Обмерный план: зачем нужен, как его составить и не наделать ошибок

Те, кто отказываются от обмерного плана, всегда идут на риск. Уже во время ремонта может обнаружиться, что приехавшее пластиковое окно шире проема, а шкаф не становится у стены, потому что не учли ширину плинтуса.

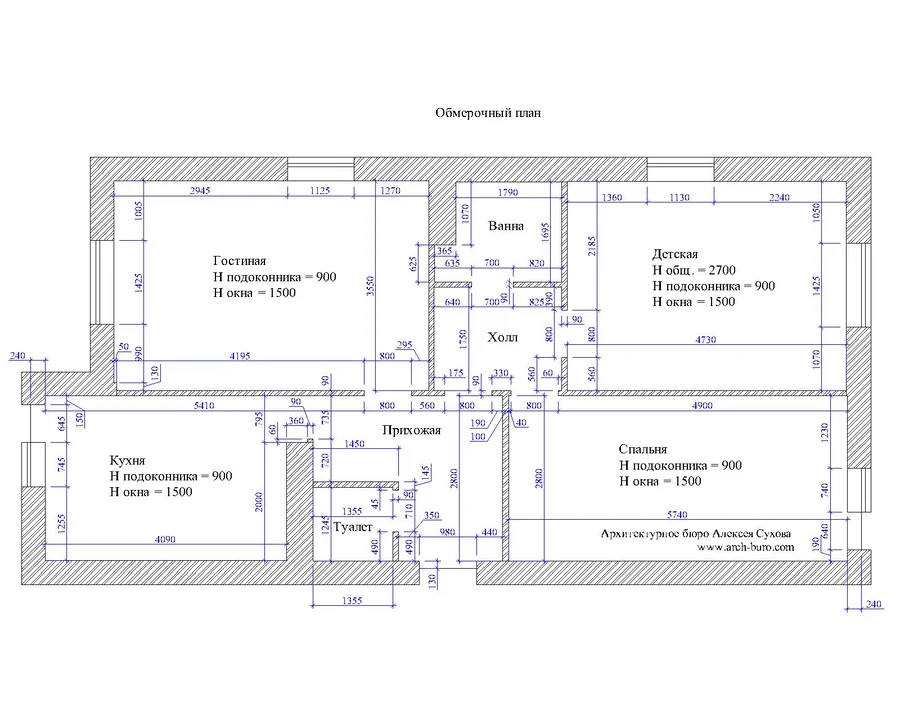

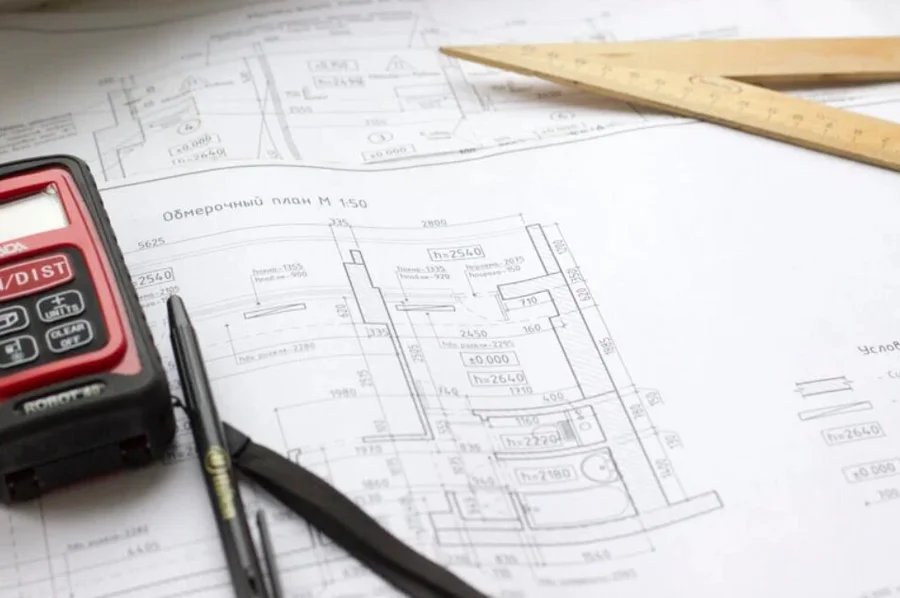

Обмерный план — это документ, в котором точно отражены габариты, форма и соотношения между элементами помещений. Фактически он представляет собой чертеж квартиры с размерами. Такой план обычно составляется перед проведением ремонтных работ. Его особенно важно сделать при перепланировке.

Обмерочный план помещения применяется как база для разработки проектной документации, расчета объемов работ, составления смет и согласования изменений в конструкции здания. Соответственно, его могут использовать в своей деятельности дизайнеры, архитекторы, инженеры и другие специалисты, чья сфера так или иначе связана с ремонтом. Но даже в том случае, если вы хотите сделать бюджетный ремонт квартиры и не собираетесь обращаться к экспертам, план необходим. С его помощью можно создать дизайн-проект своими руками и сэкономить солидную сумму.

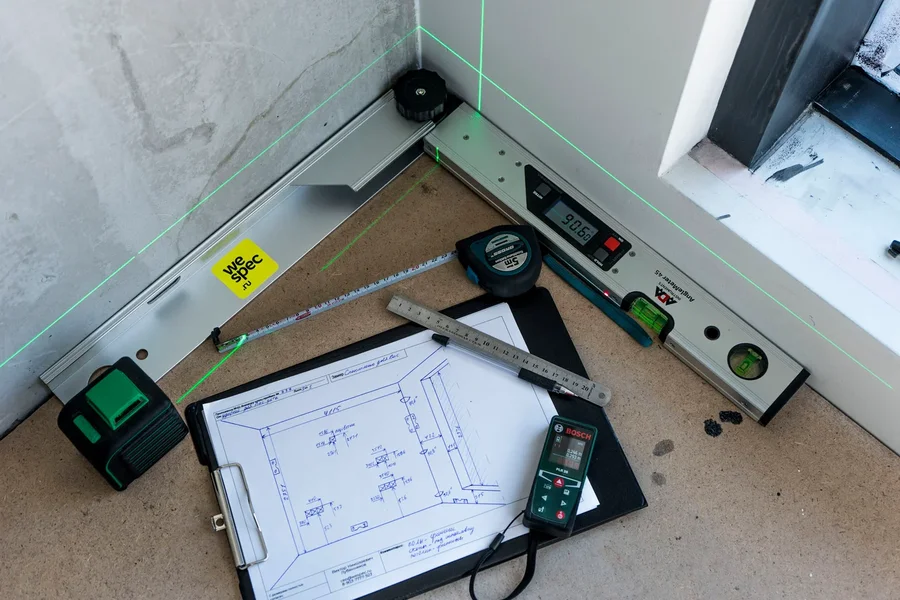

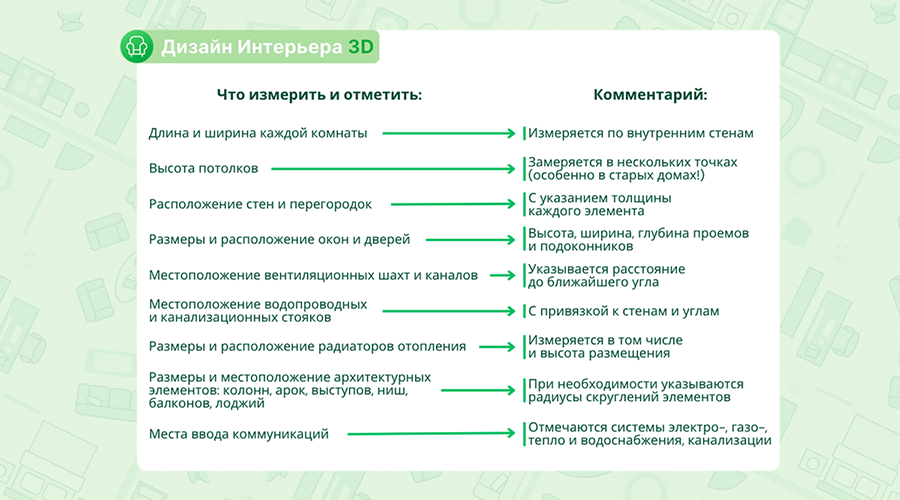

Для создания плана могут понадобиться:

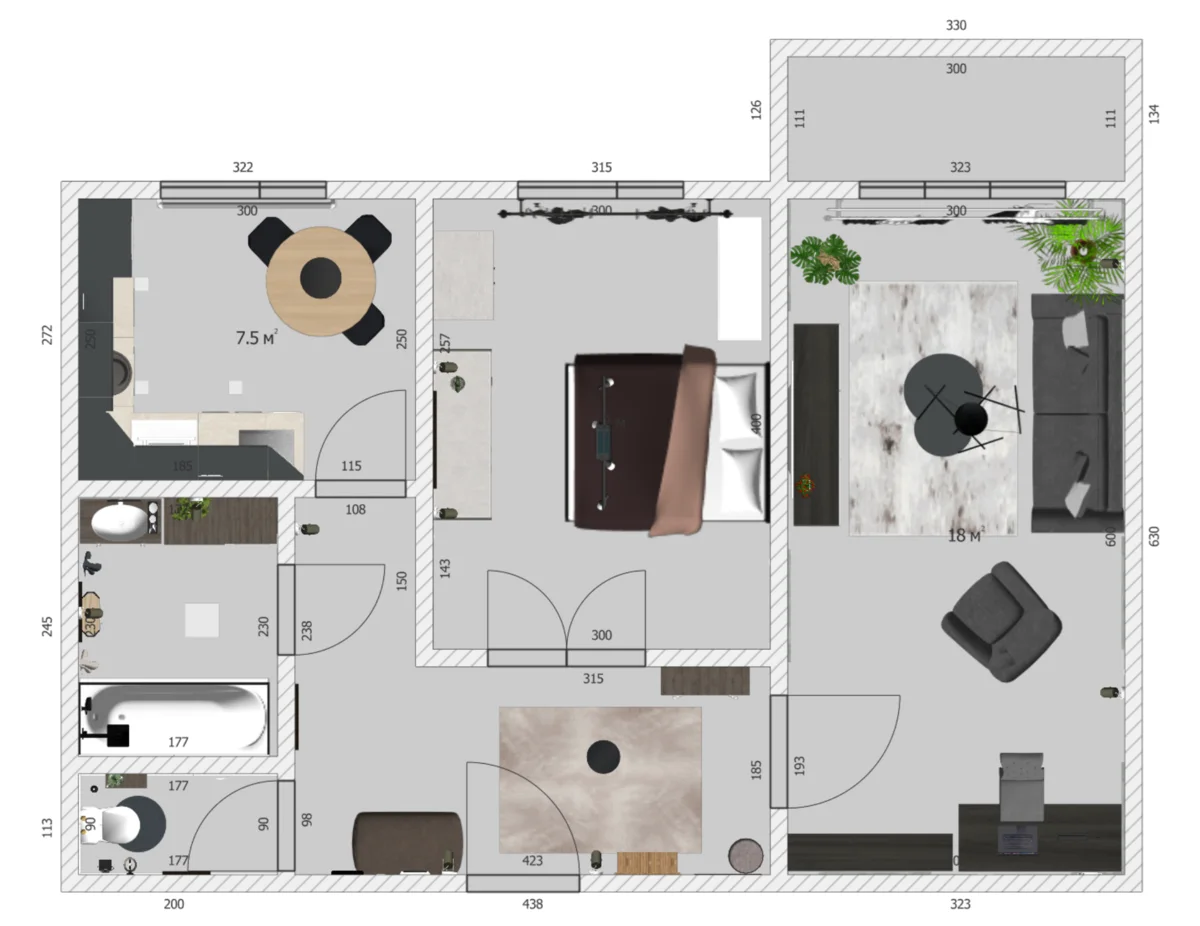

Чтобы лучше понять, что такое обмерный план помещения и упростить работу с ним, сначала стоит создать его на бумаге. Перенесите все размеры на лист формата А4, используя тонкий карандаш. Ручку лучше не брать — исправить ошибки в этом случае будет невозможно. После того как бумажный вариант будет готов, начинайте переносить его в электронный формат.

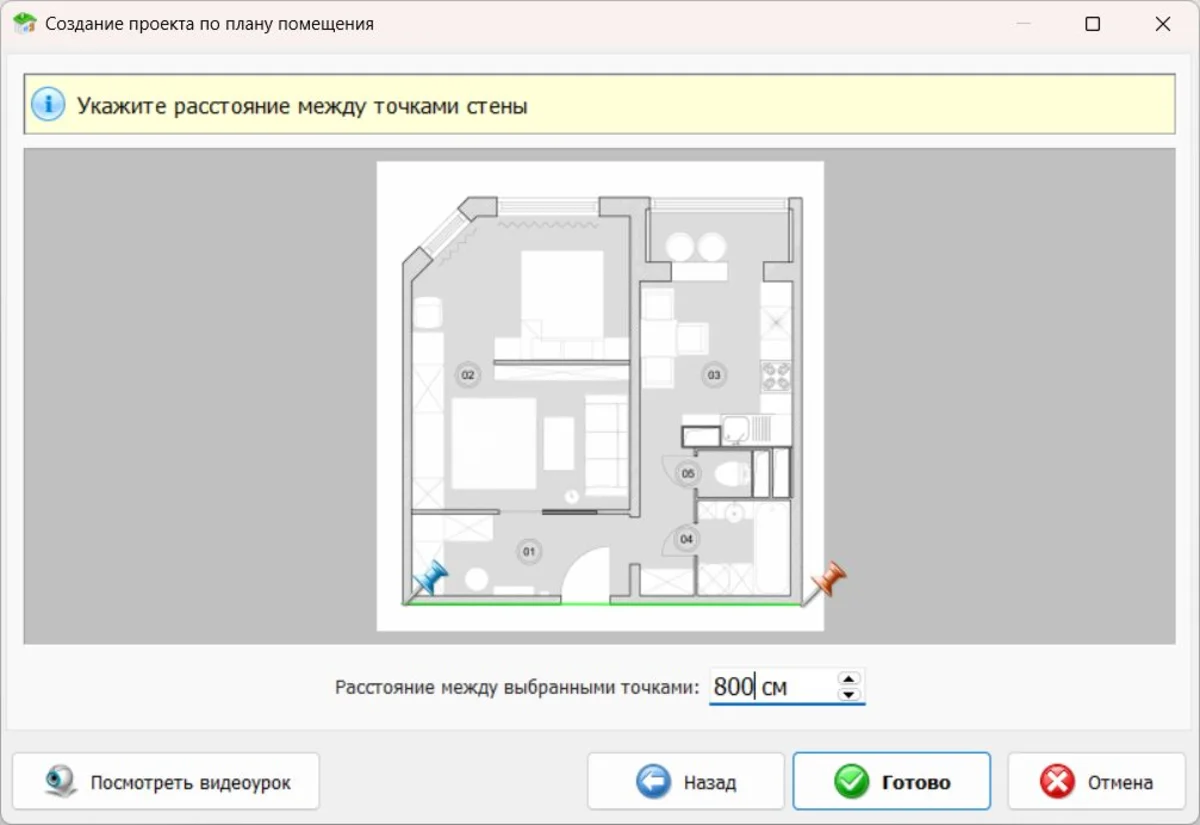

Чтобы перенести планировку в Дизайн Интерьера 3D, создайте новый проект с нуля. Для большего удобства отсканируйте или сфотографируйте бумажный чертеж под прямым углом. После этого кликните по вкладке «План» → «Добавить план помещения». В открывшейся форме выберите нужную фотографию и задайте масштаб, следуя инструкциям программы. Когда закончите редактирование, на экране появится полупрозрачное изображение чертежа.

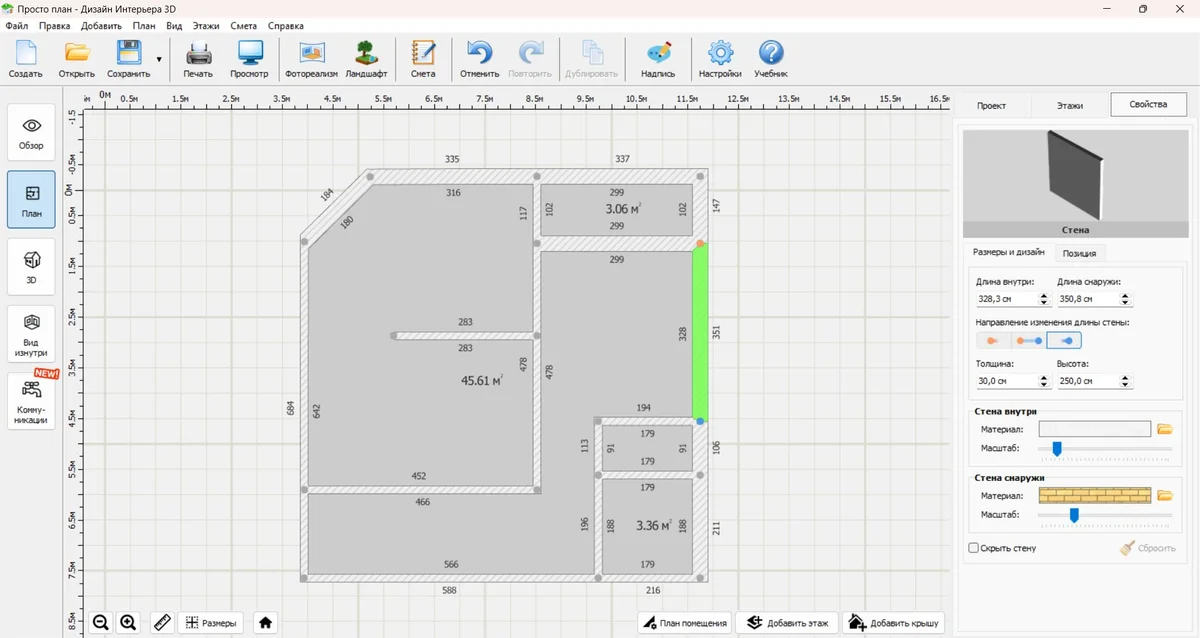

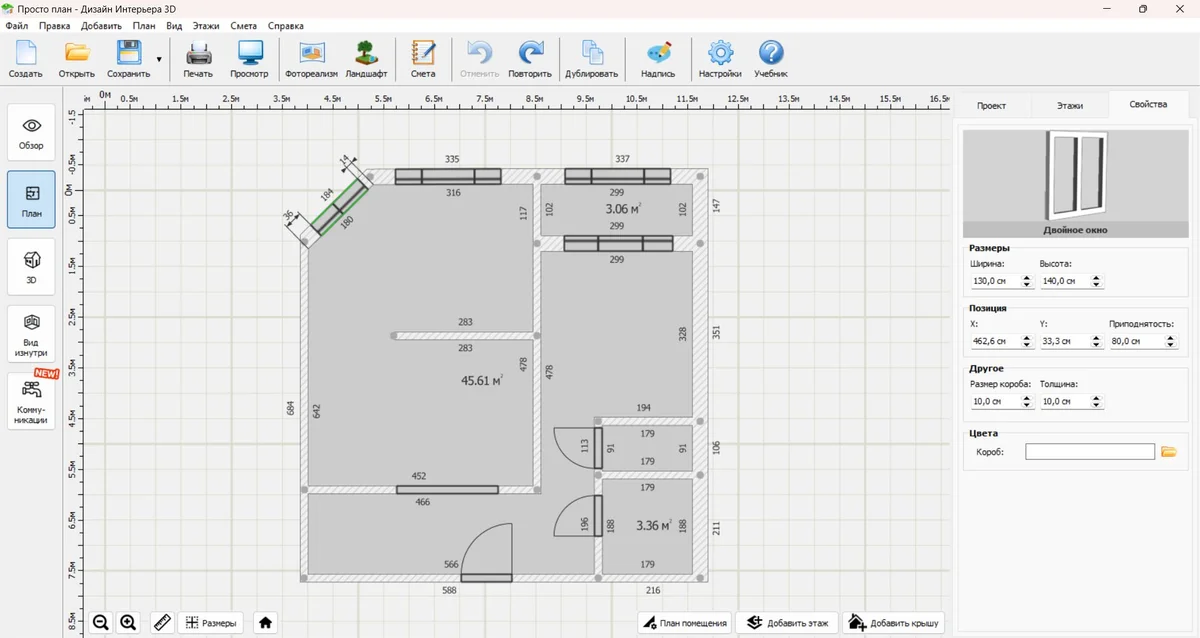

Теперь можно переходить к вычерчиванию стен. Переключитесь на вкладку «План» в левом меню и кликните по кнопке «Нарисовать комнату». Последовательно обведите все помещения и замкните контур. Во время рисования сверяйте длины отрезков со значениями, которые вы измерили ранее. Аналогичным образом добавьте перегородки.

Все стены на плане можно передвигать вручную. Также в программе есть опция изменения толщины. Воспользуйтесь ею, чтобы сделать план максимально приближенным к реальности. Для редактирования любого параметра стены нужно дважды кликнуть по отрезку. В правом меню есть поля «Толщина», «Высота», «Длина снаружи», «Длина внутри». Скорректируйте значения и кликните по любой точке на плане, чтобы внести изменения.

После того как закончите редактировать стены и перегородки, добавьте в квартиру окна и двери. Для этого кликните по соответствующей кнопке в правом меню, выберите подходящую 3D-модель и разместите объект на схеме. При необходимости вы сможете отредактировать все параметры дверей и окон так же, как делали это со стенами.

Если в помещении есть колонны, их нужно добавить отдельно. Программа поддерживает три типа таких элементов: круглые, квадратные и прямоугольные. Выберите нужную модель, задайте ее параметры и разместите на плане. После этого работу можно считать завершенной — у вас есть заготовка для создания полноценного дизайн-проекта.

При составлении плана можно допустить несколько ошибок, которые усложнят работу:

Когда план готов, на схему можно добавить коммуникации, мебель и светильники. Сложности вызывает лишь первый пункт, поэтому рекомендуем прочитать статью о том, как спланировать проводку в квартире.

В Дизайн Интерьера 3D расположить на плане мебель, сантехнику и декор довольно просто. Найдите подходящую модель в каталоге и разместите ее на сцене. Затем измените текстуру и размеры, дважды щелкнув по элементу. Поэкспериментировав с моделями, вы быстро поймете, какое наполнение нужно для конкретного помещения. А если не хотите долго искать варианты, читайте статьи в нашем блоге. Недавно, например, мы рассказывали о том, как подобрать диван.

Обставив комнаты с помощью 3D-моделей из коллекции программы, можете посмотреть, как будет выглядеть интерьер. Для этого перейдите в режим «Вид изнутри» и походите по комнатам. Конечно, без отделки помещения будут выглядеть незавершенным, поэтому в проект стоит добавить напольные покрытия, перекрасить стены и т. д.

Еще обмерный план комнаты дает возможность продумать перепланировку. Не имея на руках данных о толщине стен и их взаимном расположении, сложно понять, как перенести дверной проем или расширить помещение. А подготовленный план можно задействовать не только для обдумывания, но и для согласования перепланировки.

Качественные обмеры — это не формальность, а основа успешного ремонта или перепланировки. От точности измерений зависит не только внешний вид будущего интерьера, но и удобство эксплуатации квартиры и даже ее безопасность. Ошибки при составлении плана могут привести к лишним расходам, переделкам и разочарованию от результата. Чем внимательнее вы подойдете к замерам — тем меньше сюрпризов вас ждет в процессе.

Если вы уже начертили план квартиры, попробуйте создать проект в Дизайн Интерьера 3D. Это не займет много времени — результат будет виден уже через несколько часов работы!
