Как составить план розеток, чтобы не
пришлось переделывать

Если сделать проводку в квартире наугад, точки подключения бытовых приборов с большой вероятностью окажутся загорожены шкафами, диванами и прочей крупной мебелью. Поэтому на оставшиеся розетки будет возложена повышенная нагрузка.

Следовательно, вначале необходимо создать эскиз, на котором будут указаны все стационарные предметы. Чтобы быстро нарисовать такой план, стоит прочитать про расстановку мебели в гостиной и других комнатах. Его можно оформить в программе
Дизайн Интерьера 3D. Вам пригодятся готовые модели мебели и размерная сетка.

Скачать бесплатно

Для Windows 11, 10, 8, 7 и XP

В каждом из помещений используется свой набор электроприборов. Поэтому потребность в розетках варьируется от одной комнаты к другой. Чтобы не забыть об одном из приборов, воспользуйтесь нашим чек-листом.

На кухне нужны:

• холодильник;
• СВЧ-печь;
• посудомоечная машина;
• духовой шкаф;
• электроплита;
• чайник;
• кофемашина.

Для каждого из этих приборов стоит предусмотреть отдельную розетку. А для устройств, которые используются периодически, можно оставить одну точку подключения на 2-3 девайса. Это касается розеток для таких приборов:

• мультиварка;
• соковыжималка;
• блендер;
• миксер;
• тостер;
• аэрогриль.

При создании плана расположения розеток для зоны готовки стоит заранее понять, какие приборы и мебель будут использоваться в помещении. Чтобы спланировать все заблаговременно, прочитайте о том, как составить дизайн-проект кухни.

В гостиной гораздо меньше приборов, используемых на постоянной основе:

• телевизор;
• аудиосистема;
• торшеры.

Под эти элементы стоит отвести отдельные розетки. Также следует добавить несколько точек, позволяющих подключать периодически используемые устройства:

• утюг;
• зарядные устройства;
• пылесос;
• ноутбук;
• увлажнитель.

Для сложной техники, такой как ТВ, рекомендуется использовать сразу несколько розеток, совмещенных в один блок. Это позволит в случае необходимости добавить дополнительные приборы, не задействуя тройники и удлинители. Также в гостиной имеет смысл сделать несколько USB-розеток, вмонтированных в стены или мебель. С их помощью можно заряжать мобильные устройства, не используя блоки питания.

Основными потребителями здесь являются:

• лампочки для туалетного столика;
• прикроватные светильники;
• кондиционер;
• ночник.

Как и в гостиной, для подключения таких приборов лучше задействовать блоки из 2-3 розеток. Также необходимо добавить точки, к которым будут подсоединяться:

• фен;
• плойка;
• зарядные устройства для телефонов;
• пылесос;
• вентилятор.

Розетки, которые будут использоваться для подключения зарядных устройств, стоит размещать у кровати. Это позволит отдыхать, не расставаясь со смартфоном даже в том случае, если батарея села.

Розетку для питания кондиционера необходимо размещать так, чтобы не нарушалось основное правило установки таких устройств. Кондиционер не должен дуть прямо на человека.

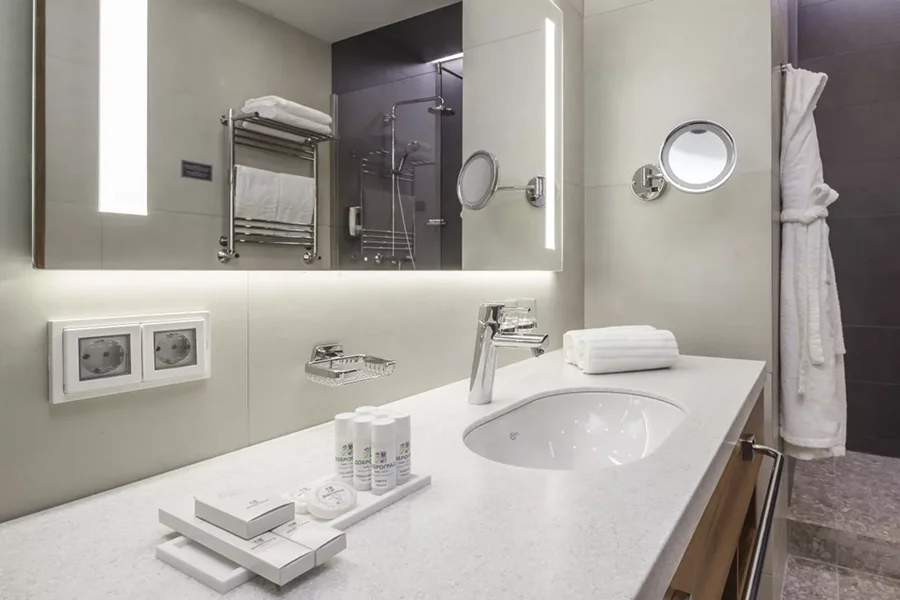

Точки подключения в ванной необходимы для таких устройств:

• фен и стайлеры;
• стиральная машина;
• электрический полотенцесушитель;
• сушильная машина;
• подсветка зеркала;
• зарядные устройства для зубных щеток.

Помимо основных розеток, в ванной нужно создать дополнительные для размещения переносных приборов: фена, плойки. Хотя количество устройств в этой зоне невелико, несколько точек подключения все же лучше оставить свободными.

В детской комнате список устройств, требующих постоянного питания, минимален. Это настольная лампа и прикроватный светильник.

Если ребенок маленький, делать большой запас розеток не нужно. Ведь гнезда придется закрывать заглушками, которые портят интерьер. Поэтому создавать блоки не обязательно.

Перечень приборов, используемых в детской периодически, включает в себя:

• зарядные устройства для гаджетов и игрушек;
• телевизор;
• умная колонка;
• пылесос;
• дополнительные светильники.

В рабочей зоне основными потребителями энергии выступают:

• ноутбук или стационарный компьютер;
• принтер;
• сканер;
• настольные лампы;
• напольные светильники.

Также в кабинете могут периодически использоваться:

• вентилятор;
• обогреватель;
• зарядные устройства.

Лучше всего размещать наиболее востребованные розетки так, чтобы до них можно было без труда дотянуться рукой, не вставая из-за стола. В противном случае могут возникать проблемы с концентрацией внимания.

Вне зависимости от того, воспользовались ли вы чек-листом или решили все спланировать самостоятельно, добавьте несколько розеток возле углов в каждой комнате. В дальнейшем это значительно упростит уборку помещений — у вас не будет возникать проблема с подключением пылесоса или паровой швабры.

Чтобы понять, как правильно разместить розетки, стоит обратиться к нормативным документам. В данном случае это ПУЭ 7.1 и СП 256.1325800.2016. В них приведены основные рекомендации относительно количества точек подключения и способов их размещения:

• Расстояние до других объектов. Запрещается устанавливать точки подключения электроприборов менее чем в 0,6 м от ванн, умывальников и дверных проемов душевых кабин. Также нельзя располагать розетки ближе 0,5 м к газовым трубам.
• Высота размещения.. Если ориентироваться на европейские стандарты, стоит размещать розетки в 0,3 м от пола и 10–15 см от столешниц. В мокрых зонах нельзя выполнять монтаж на высоте менее 0,6 м.
• Количество. Подбирается индивидуально. Рекомендуется использовать не менее одной точки на 3 м периметра комнаты. В коридоре должна быть одна розетка на 10 кв. м площади, на кухне — минимум 4 при любых размерах помещения. При подсчетах следует округлять значения в большую сторону.
• Расстояние между соседними точками. Розетки должны располагаться так, чтобы квартиру можно было убирать при помощи пылесоса с длиной шнура 15 м. Данной рекомендации стоит придерживаться, но строго исполнять ее не обязательно, поскольку она во многом устарела. Роботы-пылесосы и беспроводные ручные пылесосы позволяют качественно убирать любую площадь независимо от того, как спроектирована проводка.

Действующие стандарты не регламентируют многие случаи. Тогда владелец квартиры может сам выбирать, как спланировать розетки в квартире. Но при создании схемы лучше не отступать от стандартных правил эргономики, например:

• В прихожей стоит размещать розетки низко над полом. Достаточно высоты в 20 см. Это позволит подключить док-станцию робота-пылесоса без использования удлинителей.
• Розетки, располагающиеся на фартуке, должны отстоять от столешницы минимум на 20 см. Это обеспечит их безопасное использование.
• Зазор в 20 см следует делать между поверхностью плиты и розеткой, к которой она подключается. Соблюдение дистанции позволит уменьшить загрязнение и снизить износ оборудования из-за высоких температур.

Если вы уже определились, сколько точек вам нужно в каждой зоне, можно приступать к подготовке подробной схемы расположения розеток в квартире. Ее наличие позволит уменьшить расходы на закупку стройматериалов и выполнение монтажных работ.

Рассмотрим создание схемы в Дизайн Интерьера 3D. В этой программе есть каталог электроустановочных устройств, а также калькулятор смет. Вы быстро составите план
проекта и рассчитаете затраты.

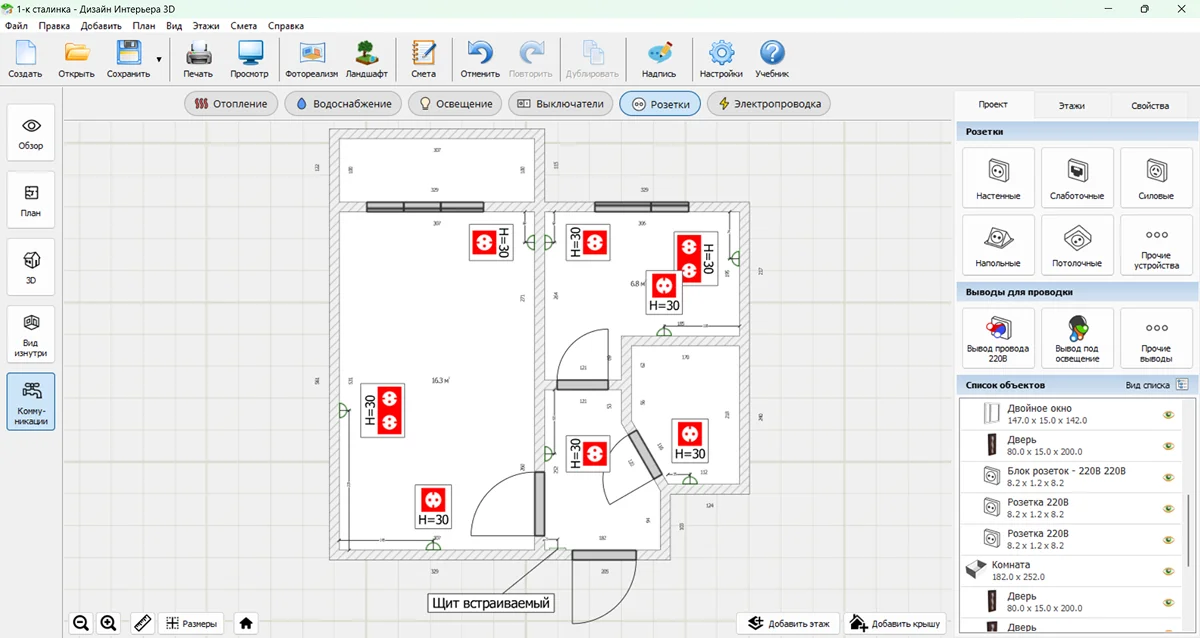

1. Нарисуйте план комнаты

Если ваше жилье представляет собой стандартную сталинку, брежневку или хрущевку, планировку помещения можно загрузить из каталога готовых решений. Если ни один из предложенных вариантов не подходит, можно нарисовать квартиру с помощью стандартных инструментов программы. Создайте новый проект, а затем добавьте комнаты нужных размеров и форм. При необходимости — отредактируйте высоту и толщину стен.

2. Расставьте мебель и технику

Когда план будет готов, приступайте к заполнению пустого пространства. Выберите из каталога понравившиеся кресла, диваны, столы и т. д. В базе есть свыше 550 объектов, поэтому найти подходящие модели будет несложно. У каждого элемента можно настроить текстуру, размер и другие параметры.

Помимо мебели, в базе присутствует и бытовая техника. Расставьте ее по квартире так, чтобы в дальнейшем можно было подключить каждый прибор к электросети. Оставьте небольшие зазоры между техникой и стенами. В самом конце разместите светильники, ориентируясь на расположение других элементов интерьера.

3. Добавьте розетки

После расстановки мебели начинайте работу над планом размещения розеток. Для этого перейдите в модуль «Коммуникации». Программа позволяет продумать расположение силовых, напольных, потолочных, слаботочных и настенных точек подключения.

Чтобы размещать розетки на стенах, используйте привязки. Этот инструмент позволяет «приклеить» выбранный элемент к поверхности. Его можно включить в настройках программы.

4. Переключитесь в режим 3D

Когда расставите все нужные элементы, завершите редактирование плана, перейдя в трехмерный режим. В 3D можно посмотреть, как выглядят выбранные розетки, скорректировать их цвет и настроить расстояние от пола.

5. Добавьте проводку

Вновь запустите модуль редактирования коммуникаций и выберите инструмент для работы с проводкой. Затем определитесь с сечением кабелей питания. Проложите провода и продумайте схему размещения щитка.

После того как проект розеток будет завершен, сохраните его в удобном для себя формате или распечатайте. Второй вариант предпочтительнее, поскольку позволяет постоянно сверяться с планом во время выполнения работ. Также рассчитайте смету.

Чтобы создать грамотный проект, нужно начинать с расстановки мебели и техники. Наличие плана поможет избежать ситуаций, когда розетки оказываются недоступными или перегруженными. Используя программы для проектирования, такие как Дизайн Интерьера 3D, вы сможете значительно упростить разработку схемы и точно определите места для подключения приборов. Это поможет сделать квартиру безопасной и удобной.
