Правила расположения розеток на кухне: разбираемся в проблеме

Правильное размещение розеток на кухне — это вопрос, который влияет и на комфорт, и на безопасность. Если точек подключения слишком мало, готовить будет неудобно. Придется постоянно менять блендер, чайник, кофемашину и другие приборы местами. В этой статье мы расскажем, как разместить точки подключения так, чтобы закрыть все потребности, возникающие на кухне.
размещение розеток на кухне

Перестановка техники — еще не самая большая проблема. Неправильная запитка холодильника или духовки вовсе может привести к перегреву кабелей и пожару. Чтобы такого не произошло, нужно верно спланировать количество и расположение розеток.

Почему важно продумать розетки на старте

Ошибки в планировании электрических точек на кухне могут обернуться множеством неудобств. Вот с чем приходится сталкиваться, если не подойти к вопросу ответственно:

  • Нарушение композиции. Любой дизайн потускнеет, если в интерьер добавятся тройники и удлинители, призванные компенсировать недостаток точек подключения.
  • Угрозы безопасности. Близость точек подключения к воде, перегруженные линии и неправильно выбранные автоматические выключатели могут привести к поломке техники или возгоранию. Номинальная мощность всех приборов, подключенных к одной группе розеток, не должна превышать максимальные значения, установленные производителем.
  • Неиспользуемые розетки. Ошибившись с местоположением, легко сделать так, что розетка окажется бесполезной — она может разместиться за шкафом или холодильником.
  • Проблемы эргономики. Если розеток хватает, но они находятся не там, где нужно, во время большой готовки обязательно возникнет проблема с подключением техники. Например, при наличии всего одной точки над столешницей не получится одновременно запустить блендер и мультиварку, придется выбирать.

Чтобы избежать сложностей, необходимо заранее составить четкую схему размещения точек подключения и учесть все нюансы кухни.

Читайте также

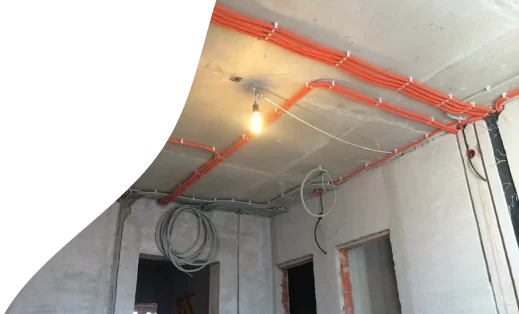

Проводка своими руками: рассказываем, как подобрать автоматы и кабели, начертить схему и выполнить монтаж.
Читать статью
проводка в квартире своими руками
как проложить проводку в квартире

Создаем план

Перед тем как начинать монтаж проводки, важно не просто представить, но и начертить схему расположения точек подключения на кухне. Без подробного плана легко упустить важные детали, например, забыть о том, на какой высоте розетками на кухне будет удобно пользоваться конкретным жильцам. Чтобы минимизировать риск ошибок, лучше всего составлять проект в специализированной программе.

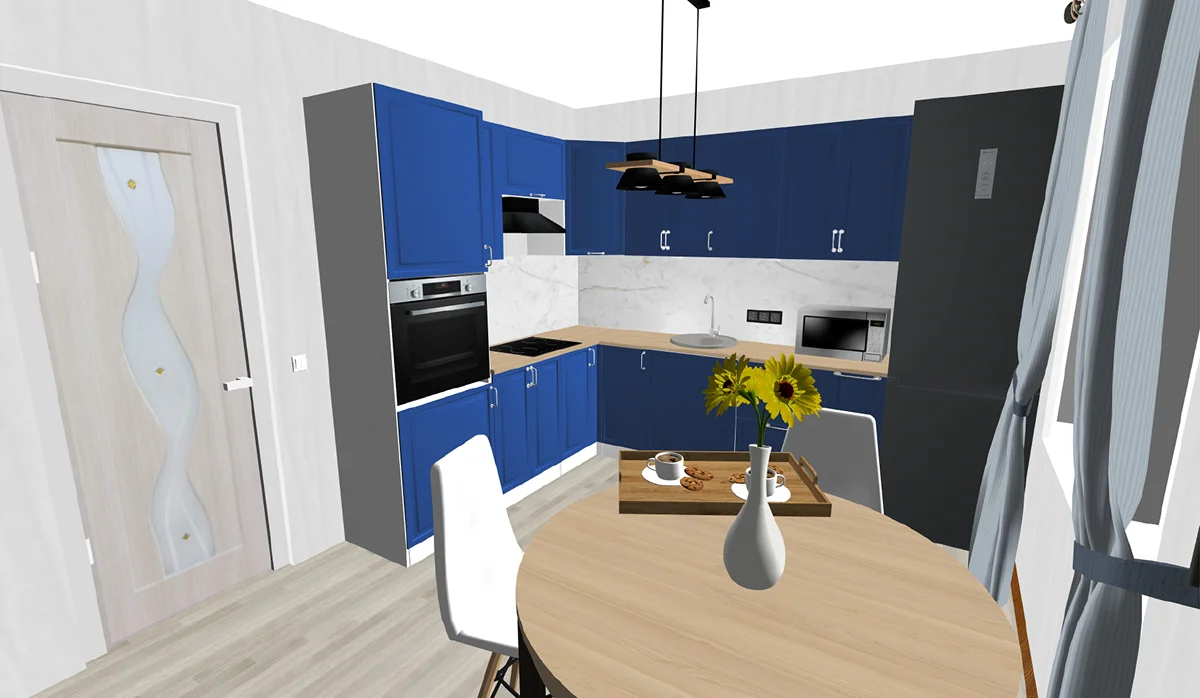

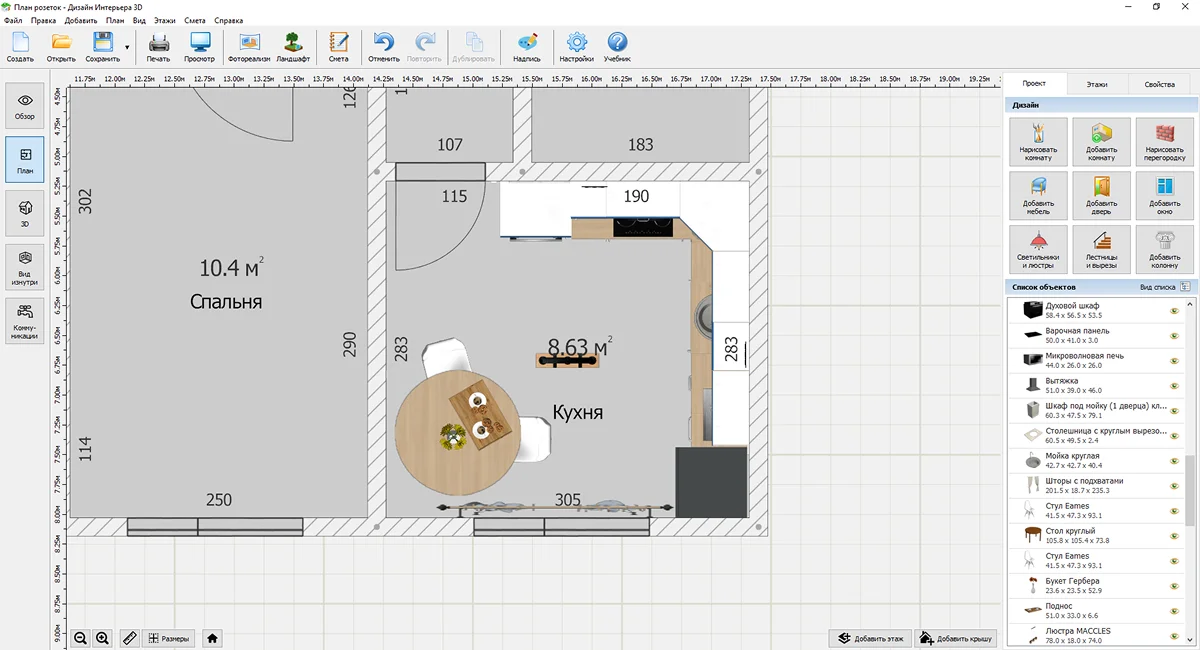

Один из наиболее простых и удобных инструментов для этой задачи — Дизайн Интерьера 3D. Это программа, позволяющая создать чертеж и реалистичную модель помещения с учетом всех индивидуальных особенностей конкретной кухни. С ее помощью можно:

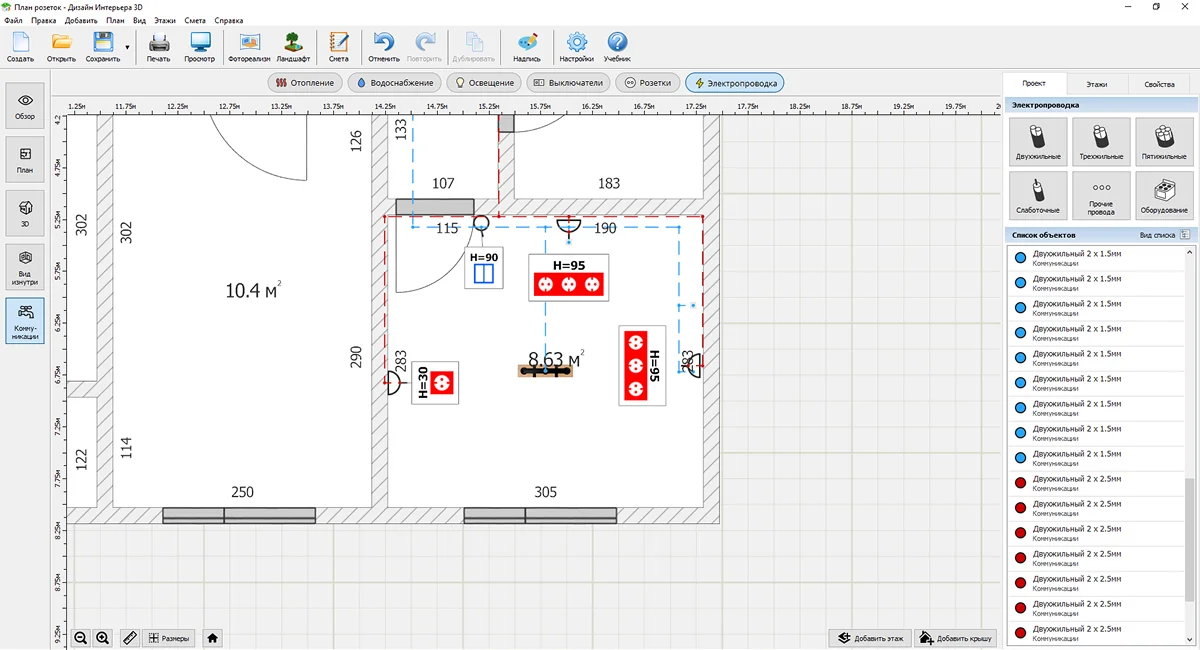

  • Начертить понятную схему проводки. Используя модуль «Коммуникации», можно разработать подробный план разводки кабелей. Программа позволяет выбрать сечение, количество жил и назначение каждого проводника.
  • Подобрать подходящие типы розеток. В базе есть настенные, потолочные, настольные и силовые точки подключения. При необходимости их можно объединять в блоки с помощью простого и удобного конструктора.
  • Продумать местоположение остального электрооборудования. В коллекции содержатся светорегуляторы, выключатели, щитки и т. д.
  • Решить, какие бытовые приборы покупать. В каталоге есть встроенная и отдельностоящая техника. Это плиты, холодильники, вытяжки, варочные панели и т. д.
  • Учесть размеры кухонного гарнитура для точного определения мест подключения. В программе есть готовые шкафы для кухни, у них можно менять размеры.
  • Проверить доступность каждой точки. Вы сразу увидите, что точка подключения оказывается за духовым шкафом или холодильником, и сможете продумать перестановку.
  • Визуализировать пространство в трехмерном формате. Вы сможете оценить, как будет смотреться готовый интерьер. Для большего погружения используйте вид изнутри, позволяющий свободно прогуливаться по виртуальной квартире.

Скачать бесплатно
AltДля Windows 11, 10, 8, 7 и XP

Подробно о том, как рассчитать всю систему и перенести свои наброски в Дизайн Интерьера 3D, мы рассказывали в статье про план розеток. Рекомендуем прочитать всем, кто собирается делать проект своими руками.

Размещение розеток по зонам

Чтобы было проще соблюсти правильное расположение розеток на кухне, распределите их по следующим функциональным зонам:

  • Варочная панель и духовой шкаф. Для каждого устройства нужна отдельная розетка. Их устанавливают на высоте 18–75 см от пола — под варочной поверхностью и рядом с духовкой. Можно спрятать точки подключения в ближайшем шкафчике, отступив от его боковой поверхности на 20 см. Двойные розетки для таких устройств не используются, так как велик риск перегрузки.
  • Холодильник. Требуется одна или две розетки, в зависимости от модели. Размещаются в соседнем шкафу на высоте 20–75 см от пола, с небольшим отступом от холодильника.
  • Посудомоечная и стиральная машины. Каждая единица техники подключается к отдельной розетке. Высота установки составляет 10–40 см от пола, при желании точки подключения можно спрятать в цоколь.
  • Микроволновая печь и кофемашина. Если техника встраиваемая, розетки для таких приборов прячут в нишу ниже уровня установки. Для настольных моделей выбирают место на столешнице или на кухонном фартуке на высоте 10–15 см.
  • Вытяжка. Если вытяжка работает через розетку, ее монтируют за соседним шкафом, на высоте 20–25 см от дна. Важно избегать размещения непосредственно над устройством.

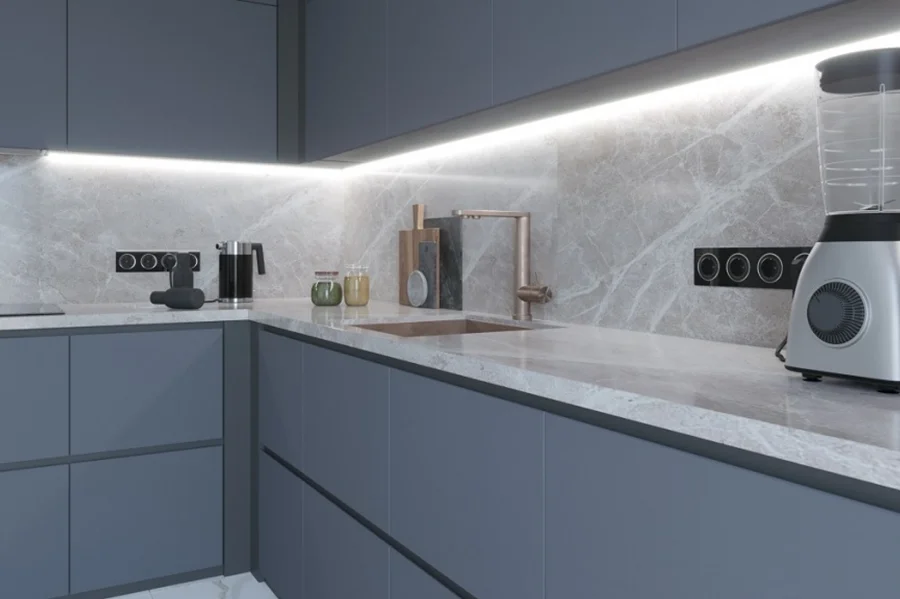

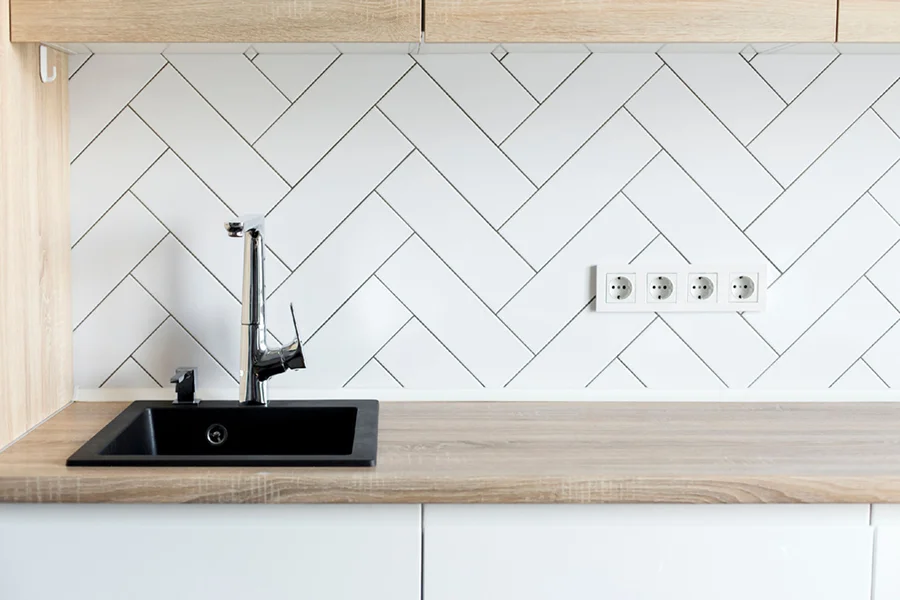

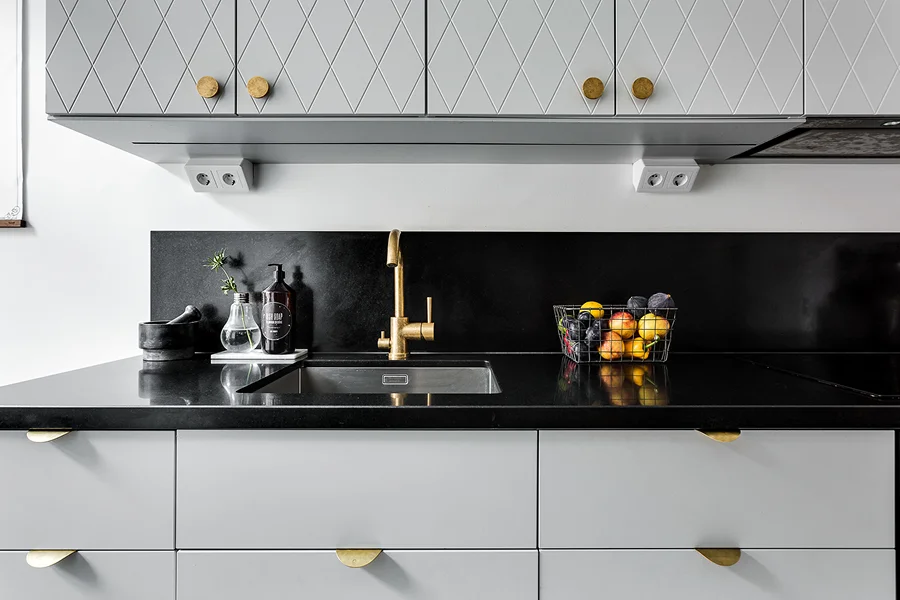

  • Фартук. Здесь рекомендуется группа из 3–4 накладных розеток. Их располагают на высоте 10–15 см над столешницей. Можно равномерно распределить их вдоль рабочей поверхности или поставить единый блок из нескольких точек. Перед тем как монтировать тройную или двойную розетку, важно убедиться, что кабель выдержит подключение нескольких мощных приборов.
  • Обеденная зона. Над или под барной стойкой удобно разместить пару розеток для зарядки гаджетов. Также можно предусмотреть точку в оконном откосе для тех же задач.
  • ТВ-зона. Если кухня совмещена с гостиной, в ней часто размещают телевизор. Под него отводится несколько точек, скрытых за экраном. О других правилах, которые стоит соблюдать в таких помещениях, читайте в статье про дизайн кухни-гостиной.
Даже при самом тщательном планировании со временем схема размещения приборов может устареть. На кухне неизбежно появляется новая техника, или у хозяев возникает желание переставить мебель. Именно поэтому стоит предусмотреть дополнительные розетки, которые пригодятся при изменении обстоятельств. Их стоит размещать в малозаметных местах, например, внутри шкафчиков. О стоимости такой перестраховки переживать не нужно. Один-два лишних подрозетника не сильно ударят по бюджету, но помогут избежать проблем в будущем. Выгоднее сделать заранее, пока стены не отделаны, чем впоследствии портить ремонт штроблением.

Продумайте размещение розеток в
Дизайн Интерьера 3D
  • большая коллекция выключателей и др. элем.;
  • средства для проектирования проводки;
  • удобный конструктор блочных розеток.
promo

Безопасность и нормативы

При планировании кухни важно учитывать не только удобство подключения приборов, но и технические требования, обеспечивающие безопасную эксплуатацию. Соответствующие нормативы описаны в СП 31-110-2003 и ПУЭ 7.1.

Розетки должны находиться не ближе 50 см от зоны мойки и газовой трубы, чтобы исключить риск короткого замыкания и возгорания. Для точек вблизи раковины рекомендуется использовать оборудование класса IP44 и выше, защищенное от брызг.

Для мощной техники — варочных панелей, духовых шкафов, посудомоечных машин — необходимо прокладывать отдельные линии питания. Сечение кабеля для электрической плиты — минимум 4 кв. мм, для остальных приборов — 2,5 кв. мм.

Каждая силовая линия должна быть защищена автоматическим выключателем на 16 А. Для варочной панели лучше использовать устройство на 32 А, а если она имеет мощность более 7,5 кВт — на 40 А. Для духового шкафа рекомендуется автомат на 25 А. Также обязателен монтаж УЗО с током утечки 30 мА. Желательно, чтобы устройства защитного отключения стояли на каждой линии.

Категорически запрещено:

  • устанавливать розетки прямо над мойкой или под ней — вода может попасть внутрь;
  • подключать несколько мощных электрических приборов в одну точку подключения через удлинитель — это перегружает сеть;
  • размещать розетки за встроенными шкафами так, что к ним нельзя добраться, не снимая мебель — это затруднит обслуживание;
  • использовать одну линию для разных типов нагрузок, например, для плиты и освещения — это может повредить приборам.

Соблюдение этих простых правил не только обеспечит комфорт, но и продлит срок службы всей электропроводки в квартире.



Мы в Telegram

В поисках вдохновения для собственного дизайн-проекта? Наш канал полон интересных идей и творческих решений для ремонта квартиры и дома!

Перейти в Telegram

Дополнительные фишки и тренды

Современные технологии позволяют создать лаконичный, но функциональный интерьер. Если вам нравится минималистичный подход к планировке кухни, используйте такие решения:

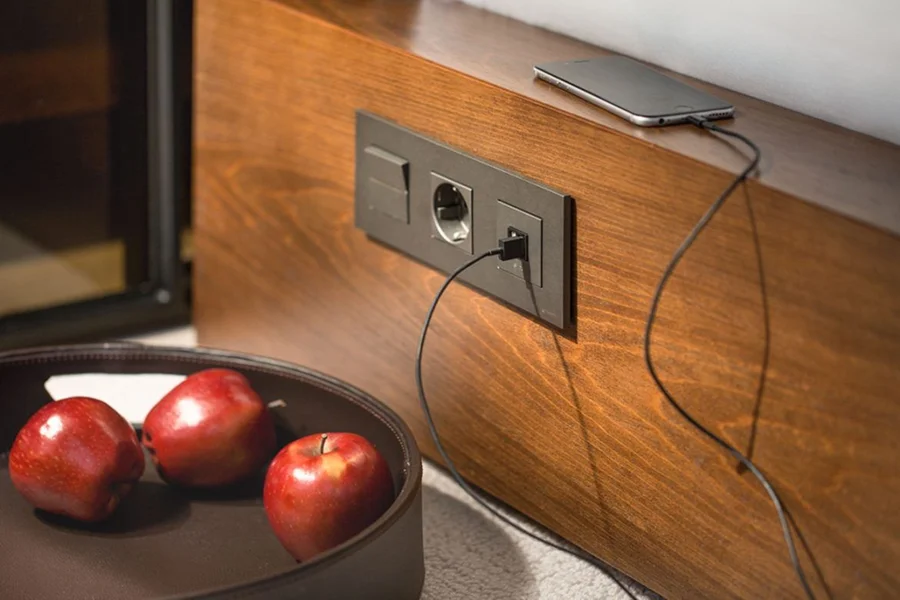

  • USB-розетки. Встроенные USB-порты на кухне — удобное решение для зарядки телефонов, планшетов или других гаджетов. Их можно установить в обеденной зоне или рядом с рабочей поверхностью, чтобы шнуры не мешали при готовке.

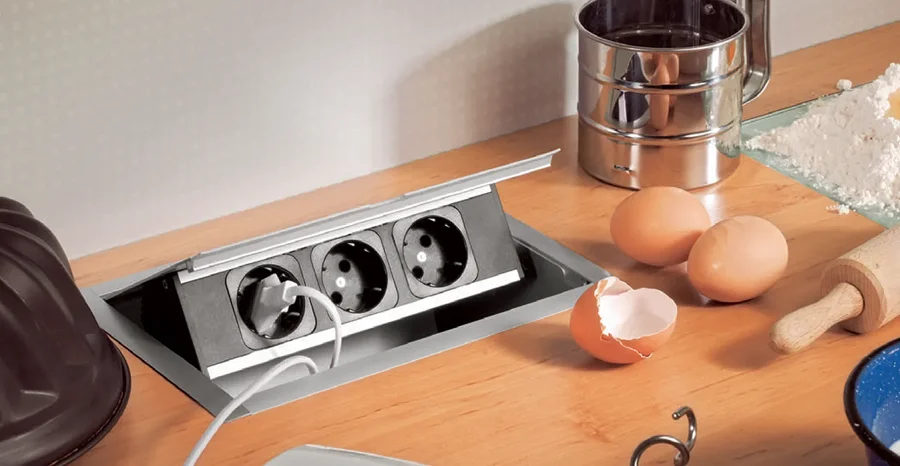

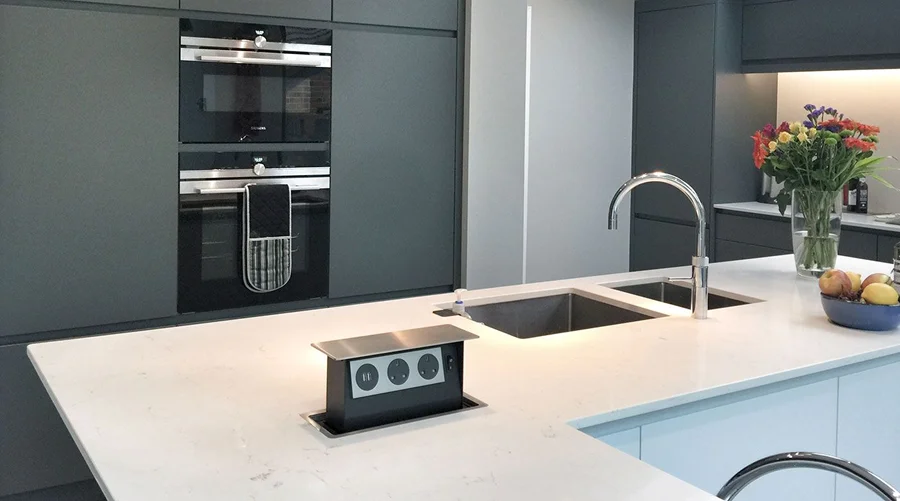

  • Выдвижные блоки. Эти устройства прячутся в столешницу или шкаф и выдвигаются при необходимости. Отлично подходят для тех, кто часто использует разную технику, но не хочет видеть торчащие из стены вилки и провода. Особенно хороши такие решения для небольших помещений. Чтобы еще больше сэкономить пространство, рекомендуем прочитать статью про дизайн маленькой кухни.
  • Скрытые модули с крышками. Розетки с откидной или сдвижной крышкой помогают сохранить чистоту и порядок. Они встраиваются в фартук или столешницу и остаются незаметными, когда не используются. Это особенно актуально для открытых пространств.

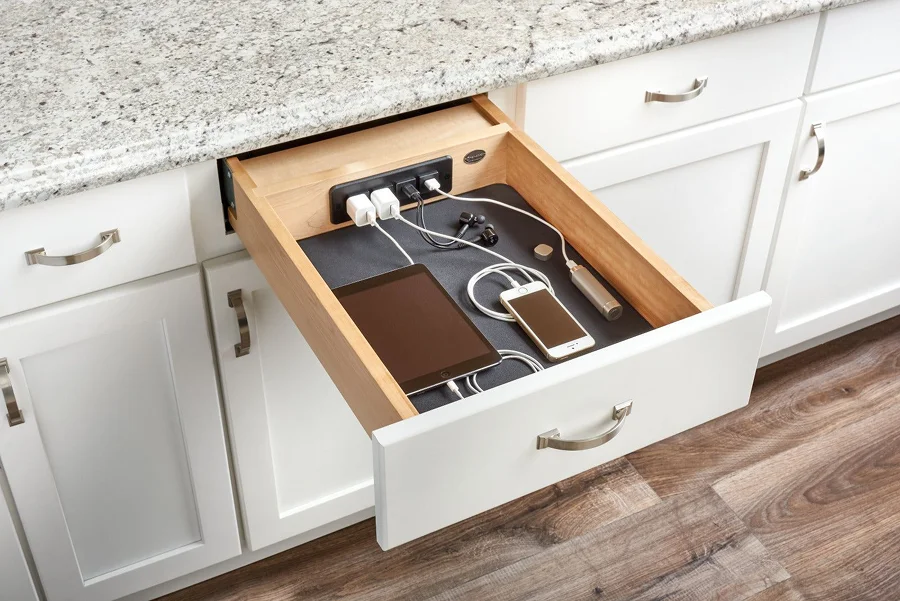

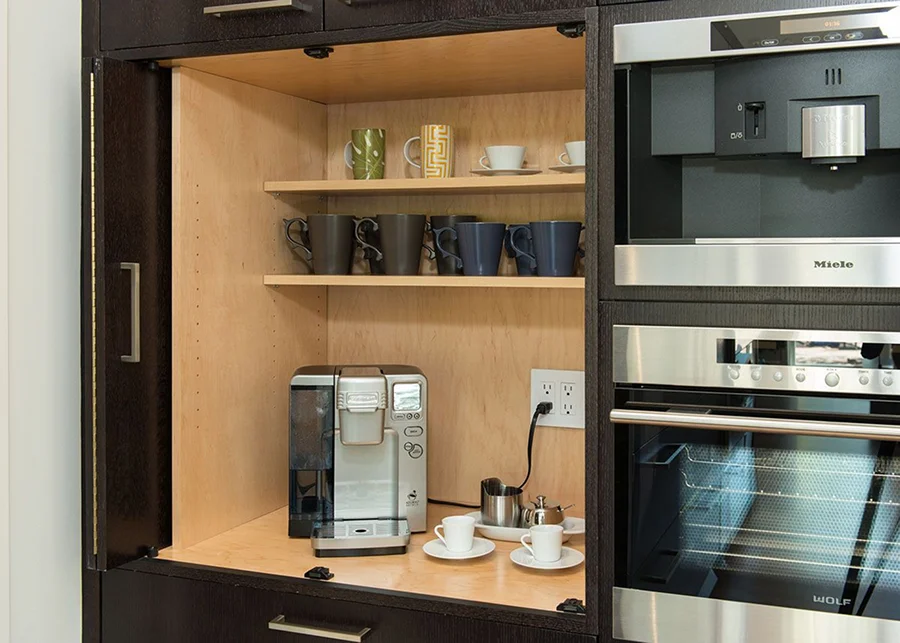

  • Розетки в шкафах. Удобный способ подключить встроенную технику, такую как кофемашины, микроволновые печи или системы хранения с подсветкой. Такие точки подключения скрыты от глаз, но всегда доступны при открывании дверцы.

проектирование кухни
Спроектируйте всю кухню
в Дизайн Интерьера 3D

В этой программе вы сможете не просто создать проект проводки, но и полностью продумать дизайн помещения. В каталоге приведены готовые секции гарнитуров, модели кухонной техники и мебели. С их помощью можно детально проработать кухню с точки зрения эргономики.

Скачать бесплатно
AltДля Windows 11, 10, 8, 7 и XP

Заключение

Чтобы избежать проблем при эксплуатации электроприборов на кухне, следуйте этим советам:

  1. Продумывайте электропроводку еще до начала ремонта — это избавит вас от лишних переделок и головной боли в будущем.
  2. Используйте специальные программы, например Дизайн Интерьера 3D, чтобы понять, как разместить розетки на кухне наиболее оптимальным способом.
  3. Разбейте кухню на зоны — для приготовления пищи, для обедов. Распределяйте точки подключения между ними, а не группируйте в одном месте.
  4. Для мощных устройств выделяйте отдельные линии питания с автоматом и УЗО.
  5. Не забывайте про запасные точки подключения — могут пригодиться для новых устройств.
  6. Соблюдайте ПУЭ и СНиП 3.05.06-85: используйте медный кабель нужного сечения, подходящие автоматы и УЗО.

А для того чтобы не забыть, где и какие розетки должны находиться, сохраните эту таблицу:


Рабочая поверхность
Холодильник
Посудомоечная машина
Варочная панель
Духовой шкаф
Микроволновая печь
Кофемашина
Вытяжка
Столешница (дополнительно)
Обеденная зона
Стиральная машина
КОЛ-ВО
РОЗЕТОК
3–4
1
1
1
1
1
1
1
1-2 (USB или обычные)
2–3, в том числе USB
1
ВЫСОТА
(ОТ ПОЛА)
110–120 см
20–30 см
10–40 см
18–75 см
20–75 см
140–170 см
110–120 см
200–220 см
На уровне стола
30 см (под столом),
110 см (над барной стойкой)
10–40 см
МОЩНОСТЬ /
ОСОБЕННОСТИ
16 А (стандарт)
16 А (стандарт)
16 А (стандарт)
32-40 А, медный кабель от 4 кв. мм
16–25 А
16 А (стандарт)
16 А (стандарт)
16 А (стандарт)
16 А (стандарт)
16 А (стандарт)
16 А, УЗО
ПРИМЕЧАНИЯ
Не ставить над плитой или мойкой
Желательно с заземлением
Обязательно отдельная линия
Отдельная силовая линия, подключение через автомат и УЗО
Спрятать в соседнем шкафу, доступ должен быть свободным
Для встраиваемых моделей — в нишу ниже уровня установки
Можно добавить розетку к блоку на фартуке
Если не прямое подключение, разместить за шкафом
Если рядом с раковиной — нужны розетки с влагозащитой
Для электрического чайника, дополнительного освещения
Только отдельная линия, розетка в соседнем шкафу
