Топ-18 программ для чертежей: простые и профессиональные варианты
Чтобы работа над чертежом проходила быстро, нужно правильно подобрать софт. Неподходящее ПО будет лишь тормозить процесс: время станет уходить на поиск отдельных функций, а не на решение конкретных задач. В этой статье мы разделили программы для чертежей на компьютере по категориям — переходите к нужной и начинайте свой проект.
Оценка статьи:
5.0
Оценок: 2
(Ваша: )
Светлана Фёдорова
Автор статьи
Анастасия Макарова
Эксперт в статье
Дата публикации: 20 июля 2026
Выбор редакции
КОМПАС-3D
- Встроенные модули для проверки характеристик деталей.
- Шаблоны чертежей и спецификаций.
- Версии для инженеров-механиков, строителей и электриков.
- Создание и редактирование сборок.
Дизайн Интерьера 3D
Рекомендовано- Готовая база на 900+ объектов.
- Проектирование электрики, водо- и теплоснабжения, вентиляции.
- Цветная маркировка коммуникаций.
- Автоматический расчет сметы.
Скачать бесплатно
Для Windows 11, 10, 8, 7
Для Windows 11, 10, 8, 7
LibreCAD (ЛайбрКАД)
- Полностью бесплатный доступ.
- Создание скриптов на языке Python.
- Точное позиционирование элементов за счет привязок.
- Экспорт в PNG, JPG, SVG, PDF, DXF.
Наши критерии оценки программ
Лучшие программы для чертежей квартиры и дизайна интерьера
С этой категории стоит начинать тем, кто собирается делать ремонт. Представленные решения не требуют инженерной подготовки и позволяют получить наглядный план с размерами всего за один-два вечера.
Платформа: Windows
Лицензия: ознакомительная версия на 5 дней, далее — покупка навсегда за 693 руб
Точность: базовая
Российский софт, созданный для тех, кто ранее не сталкивался с черчением. Пользователь может рисовать контуры комнат вручную или загрузить схему от застройщика в виде подложки, а затем обвести ее. Встроенный каталог насчитывает более 900 предметов — вычерчивать диваны и шкафы для создания планировки не придется. При необходимости размеры любого предмета можно изменить.
Плюсы
- есть типовые планировки квартир — хрущевок, сталинок, брежневок, можно быстро адаптировать их под свой проект;
- коммуникации маркируются цветами, даже сложная схема остается понятной;
- доступно планирование водо-, тепло- и электроснабжения, канализации и вентиляции;
- автоматическое составление сметы;
- поддерживает просмотр в 2D и 3D одновременно.
Минусы
- нельзя импортировать сторонние
3D-модели; - не создает однолинейные схемы и другие типы чертежей для профессионалов.

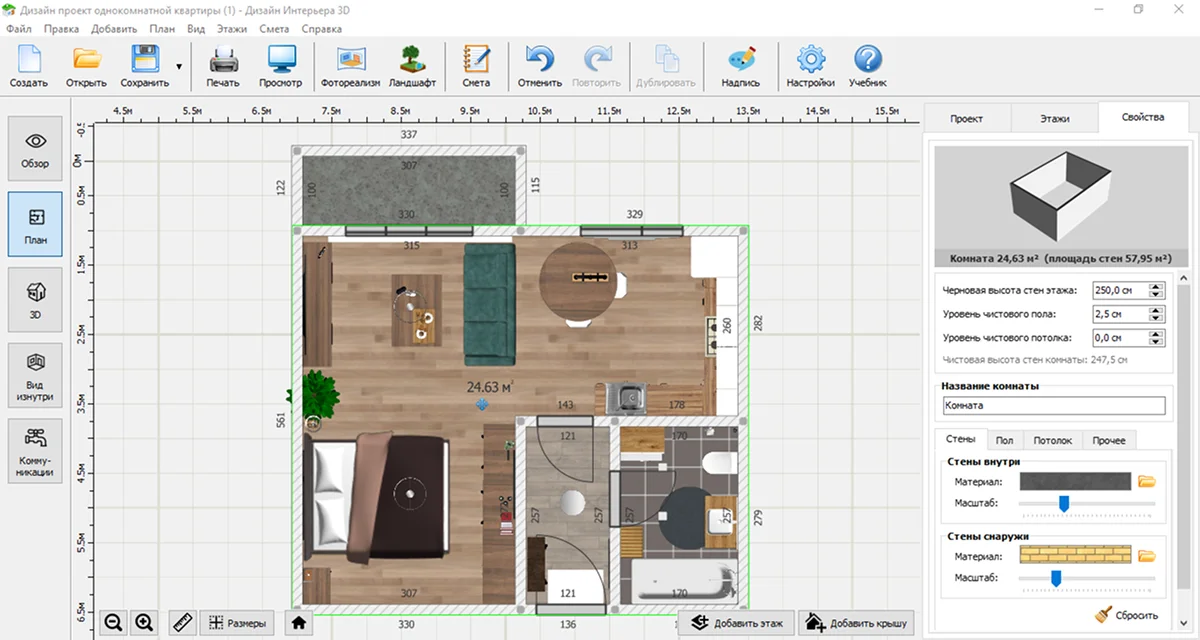

Как сделать чертеж квартиры в Дизайн Интерьера 3D
Скачайте бесплатную пробную версию и подготовьте план помещения уже сегодня:
Скачать бесплатно
Для Windows 11, 10, 8, 7
Для Windows 11, 10, 8, 7
- Запустите программу и нажмите «Новый проект». Выберите вариант «Начать проект с нуля» — откроется пустой холст.
- На правой панели включите инструмент «Нарисовать комнату» и расставьте стены с учетом размеров. Для упрощения задачи загрузите отсканированный чертеж через
«План — Добавить план помещения». - Расставьте двери и окна из каталога, выберите мебель и технику.
- Переключитесь в режим «Коммуникации», чтобы добавить розетки, выключатели, прочее оборудование. Любой кабель или трубу можно нарисовать с помощью пары щелчков мыши.
- Проверьте проект на наличие ошибок — нет ли лишних пересечений, все ли приборы подключены. Если все в порядке, сохраните файл на ПК и экспортируйте его в PDF.

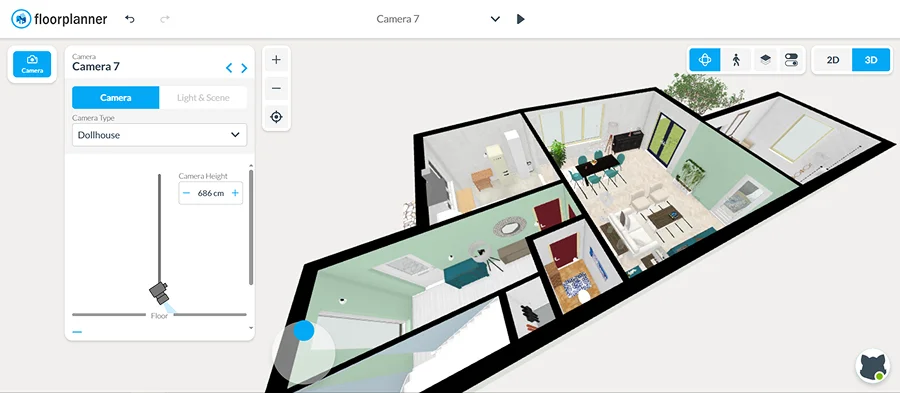

Платформа: браузер, iOS, Android, Windows, macOS
Лицензия: бесплатная с урезанными возможностями, подписка за $19,99 в месяц
Точность: базовая

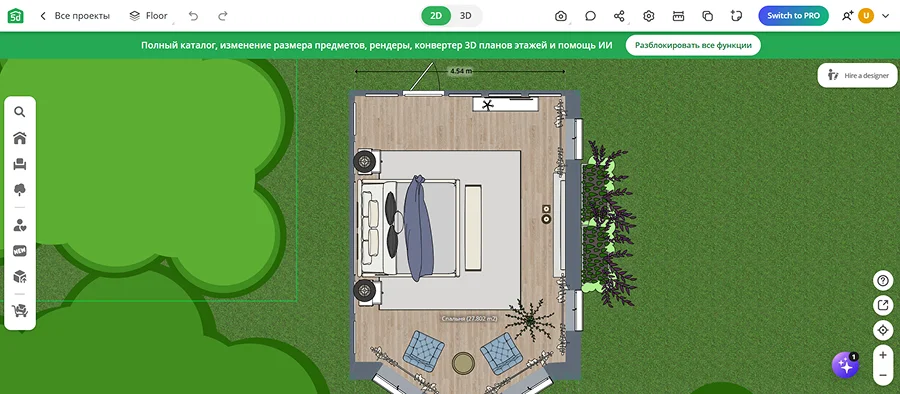

Легкий планировщик, в котором можно набросать схему квартиры. Встроенный ИИ-модуль помогает автоматически расставить предметы по заданным параметрам. Платная версия открывает функцию распознавания планов: сервис проанализирует фотографию или скан и переведет их в редактируемый проект.
Плюсы
- отображает основные размеры;
- по подписке можно загружать модели из Blender, 3ds Max и других программ для профессионалов;
- доступны режим виртуальной реальности и 360-градусные туры.
Минусы
- экспорт в PDF и DWG заблокирован в бесплатном тарифе — нужна подписка;
- при большом количестве текстур высокого разрешения веб-версия начинает зависать;
- проект хранится только в облаке — локального файла для офлайн-работы не предусмотрено.
Платформа: Windows, macOS, Linux, браузер
Лицензия: пробная версия на 7 дней, подписка от $19,99 в месяц
Точность: базовая

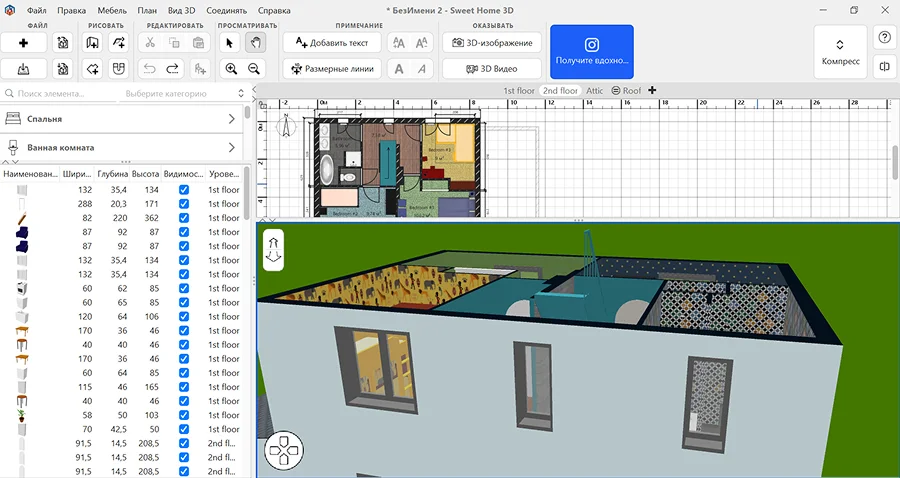

Sweet Home 3D подходит для создания 2D-планировок. Тут удобно добавлять надписи и комментарии, есть ручная простановка размеров. После построения комнат можно разместить мебель и другие объекты из встроенной коллекции и сразу увидеть трехмерную картину в соседнем окне.
Плюсы
- по клику на объект можно посмотреть все размеры;
- модуль рендеринга с настройкой времени суток и источников света;
- можно загружать свои модели в формате STL.
Минусы
- видео высокого качества могут просчитываться сутками;
- перевод интерфейса на русский не отличается точностью;
- нет функционала для проектирования инженерных систем.

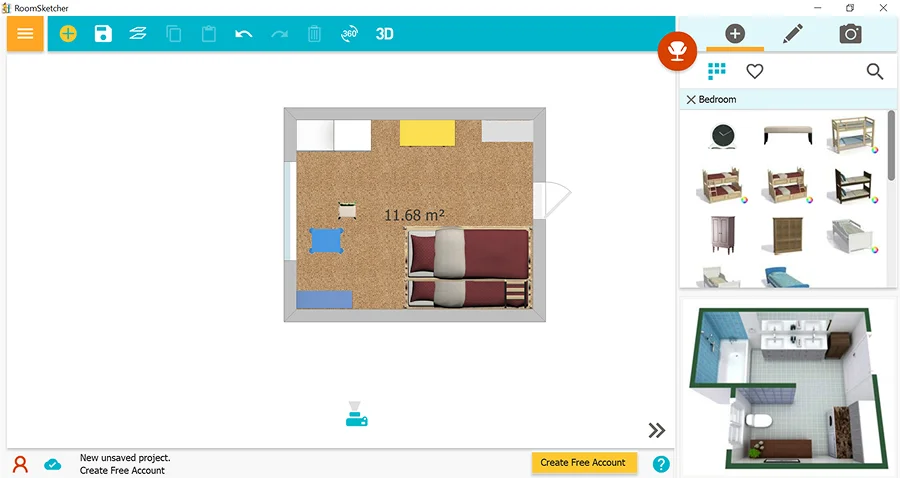

RoomSketcher (РумСкетчер)
Платформа: браузер, Windows, macOS, iOS, Android
Лицензия: бесплатная версия с урезанными функциями, подписка от $24 в месяц
Точность: базовая

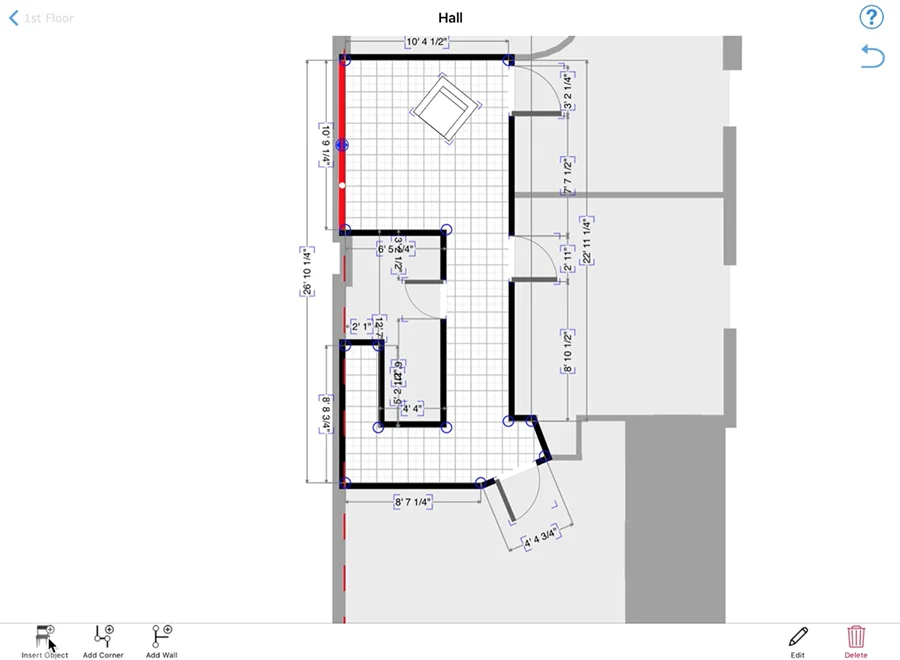

Программа позволяет указать точную длину стены при создании 2D-чертежей. Легко изменяйте размер, поворачивайте и дублируйте мебель из каталога. Когда закончите схему, создайте 3D-поэтажные планы: для использования этой функции требуется платная подписка.
Плюсы
- можно загрузить фотографию плана помещения, а нейросеть сама начертит стены;
- начать можно даже без регистрации;
- стены автоматически делят помещение на зоны, для каждой задается имя.
Минусы
- создание 360°-панорам, 3D-видов, туров и видео платное — нужно либо покупать подписку, либо платить за каждый проект;
- нельзя импортировать внешние DWG- или DXF-файлы для доработки;
- интерфейс полностью англоязычный.

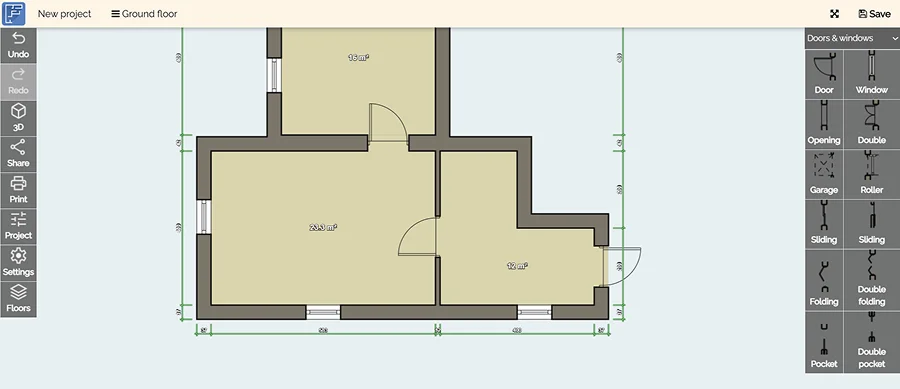

Платформа: браузер
Лицензия: демонстрационная версия бессрочно, премиум — от $5 в месяц
Точность: базовая
Этот сервис поддерживает три режима: 2Д-чертеж, 3D-просмотр и виртуальная прогулка. Можно нарисовать квартиру или частный дом, спланировать экстерьер. Платформа позволяет восстанавливать предыдущие версии проектов. Это важно, если вы тестируете несколько планировочных решений — можно вернуться к исходному варианту, а не тратить время на удаление и добавление стен.
Плюсы
- объекты делятся по слоям, можно отключить ненужные при просмотре;
- для расстановки предметов есть сетка;
- каждому объекту можно присвоить свое имя для быстрого поиска.
Минусы
- англоязычный интерфейс;
- без оплаты экспорт чертежей доступен только в низком качестве и с водяным знаком;
- для рендеринга нужно отдельно покупать кредиты.
Программы для 2D-чертежей и схем
2D-программы для черчения на компьютере незаменимы, когда важны точная геометрия, размеры и соответствие нормативам.
Платформа: Windows, macOS
Лицензия: 15 дней бесплатно, подписка от $175/месяц
Точность: высокая

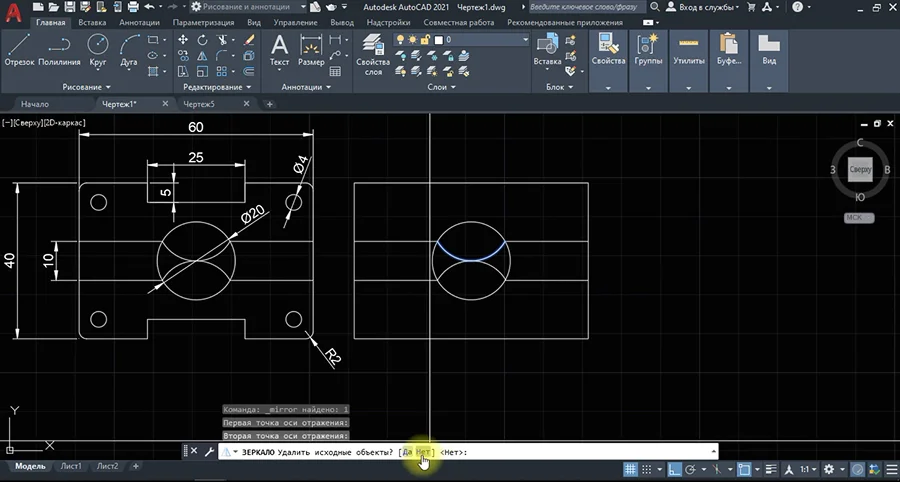

Стандарт в области машиностроительного и архитектурного черчения. Здесь можно создавать документы любой сложности: от простейшего плана комнаты до сборочных схем. Формат DWG, в котором сохраняются файлы, поддерживается большинством приложений.
Плюсы
- позволяет объединить десятки чертежей в один пакет с общими настройками печати и нумерацией;
- есть специализированные версии для архитекторов, строителей, конструкторов и представителей других профессий;
- полная совместимость с Revit и другими продуктами Autodesk.
Минусы
- отсутствует дерево построения, есть только облачный журнал, показывающий ход изменений;
- при вставке растрового изображения может зависнуть на несколько секунд.
Платформа: Windows, Astra Linux, Альт Рабочая станция, РЕД ОС, AlterOS
Лицензия: ознакомительная версия на 15 дней, подписка от 25 400 руб. в год
Точность: высокая

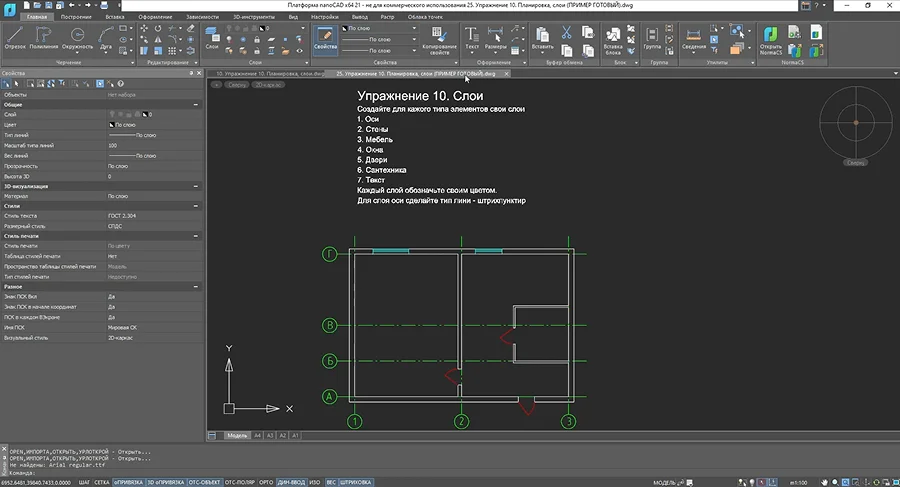

Российская САПР-платформа. Полностью поддерживает формат DWG, поэтому файлы без проблем открываются в других CAD-системах и наоборот. В версии Free доступен весь базовый инструментарий для 2Д-черчения. В платных версиях добавляются 3Д-моделирование, BIM-модули и нормоконтроль.
Плюсы
- автоматически проверяет оформление чертежа на соответствие стандартам предприятия;
- дублирует классический интерфейс AutoCAD, что сокращает переобучение до нескольких часов;
- есть множество дополнений — для геодезистов, кадастровых инженеров, строителей и т. д.
Минусы
- поиск блоков по ключевым словам в библиотеке не поддерживает названия на русском;
- пользователи замечают периодические зависания даже на ПК с современными процессорами;
- не работает на Маке и других Apple-устройствах.

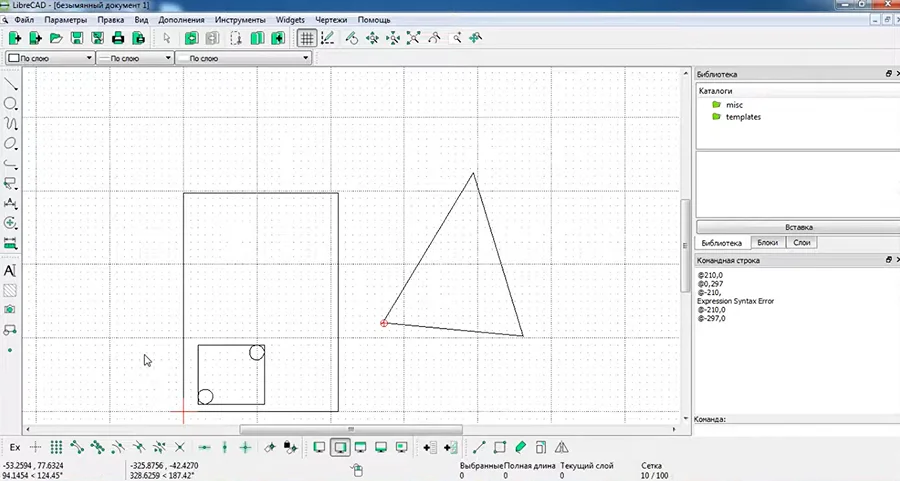

LibreCAD (ЛайбрКАД)
Платформа: Windows, macOS, Linux
Лицензия: бесплатно, открытый исходный код
Точность: базовая
Среда для начертания простых форм, созданная энтузиастами как альтернатива дорогим САПР. LibreCAD поддерживает форматы DWG и DXF, предоставляет базовые инструменты: линии, дуги, окружности, сплайны, штриховки. По интерфейсу напоминает продукты Autodesk, что облегчает переход. Можно использовать для создания планов этажей, схем расстановки оборудования и других задач, не требующих трехмерной графики.
Плюсы
- можно задать настройки рисовки для каждого слоя отдельно — указать тип и толщину линий, цвета;
- есть командная строка, которая ускоряет построение и повышает точность;
- низкие системные требования — достаточно процессора на 2,0 ГГц, 2 ГБ ОЗУ, встроенной видеокарты.
Минусы
- открытие DWG работает в экспериментальном режиме, может потребоваться конвертация;
- нет параметрических построений;
- отсутствуют специальные модули для коммуникаций, механики и архитектуры.
QCAD (КьюКАД)
Платформа: Windows, macOS, Linux
Лицензия: есть урезанная бесплатная версия, покупка от $49
Точность: высокая

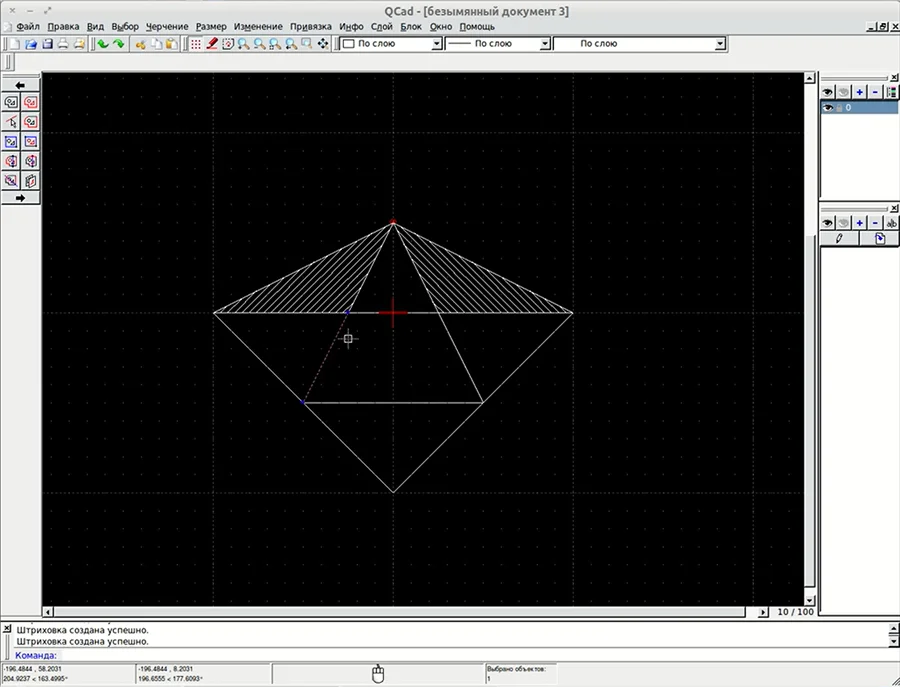

В QCAD есть встроенные инструменты для оформления официальной документации: шаблоны надписей, выноски, таблицы. Программа поддерживает экспорт в PDF напрямую, что удобно для быстрой отправки на печать.
Плюсы
- можно создавать свои графические обозначения и сохранять их в библиотеку;
- таблицы спецификаций формируются автоматически — не нужно вычерчивать сетку вручную;
- многие команды выполняются с помощью сочетаний клавиш, что ускоряет проектирование.
Минусы
- сплайны и кривые Безье редактируются с ограничениями — нельзя изменить кривизну по опорным точкам после построения;
- выноски не поддерживают многострочный текст — длинные пояснения приходится разбивать вручную;
- работа ведется в основном с файлами DXF и DWG, импорт других затруднен.
Профессиональные программы для
CAD-проектирования
В отличие от обычных программ для создания чертежей, системы автоматизированного проектирования позволяют не только нарисовать контур объекта, но и просчитать его свойства, продумать особенности работы.
Платформа: Windows
Лицензия: демоверсия без дополнительных модулей на 60 дней, подписка от 1340 руб. в год
Точность: высокая

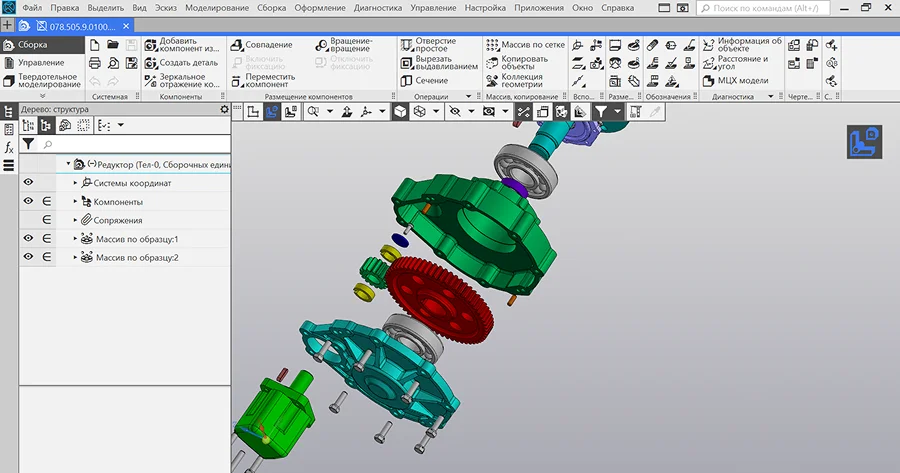

Российская CAD-программа, завязанная на параметрическое моделирование: любое изменение размера или формы детали автоматически обновляет связанные элементы. Тут можно работать с твердыми телами, поверхностями, листовыми материалами. В программе удобно взаимодействовать со сборочными чертежами: есть команды для разнесения частей, настройки соосности и прилегания компонентов.
Плюсы
- встроенные модули для вычисления массогабаритных характеристик, прочности и других параметров;
- вся история изменений записывается прямо внутри файла .m3d;
- подходит для просмотра и редактирования сложных сборок;
- можно упростить выпуск типовых документов с помощью макросов.
Минусы
- пользовательские стили текста, созданные в других CAD, при импорте могут сбрасываться;
- резьбовые соединения не отображаются на моделях, нужно создавать их вручную — это большая проблема при 3D-печати;
- при импорте STL-файлов появляются артефакты, в процессе ПК может зависать.
Платформа: Windows, macOS, Linux
Лицензия: пробный период 30 дней, подписка от $345 в год
Точность: высокая
Приложение, поддерживающее 2D-черчение, 3D и BIM в одном окне. Ключевая особенность — вариативное моделирование. Оно совмещает в себе плюсы прямого и параметрического подходов. Например, если пользователь начертил шестерню, а потом добавил фаску на один из зубьев, приложение автоматически проделает то же самое с остальными.
Плюсы
- позволяет быстро импортировать данные из других популярных САПР, таких как SolidWorks и Inventor;
- ИИ распознает повторяющиеся геометрические паттерны и превращает их в параметрические блоки;
- можно подключить дополнительные модули, например, Parabuild (Парабилд) упрощает проектирование стальных конструкций.
Минусы
- англоязычный интерфейс и документация;
- лицензия с сетевым ключом требует постоянного соединения с сервером;
- динамические блоки, созданные в новых версиях AutoCAD, не всегда читаются корректно.
Платформа: Windows, macOS, Linux
Лицензия: пробный период 30 дней, цена по запросу
Точность: высокая

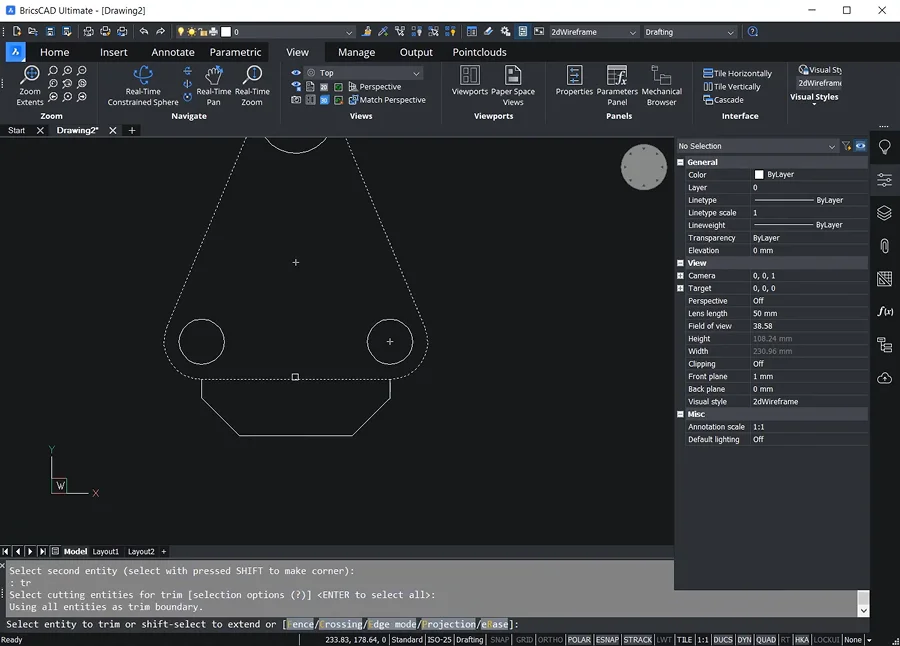

Это приложение особенно удобно для работы с большим количеством файлов. Диспетчер внешних ссылок позволяет взаимодействовать со схемами разных форматов, не добавляя их на лист напрямую. Для понимания проведем аналогию с Word и Excel: можно вставить в текстовый документ таблицу, которая будет автоматически обновляться при изменениях. То же самое происходит и с чертежами. Благодаря диспетчеру ссылоку не нужно настраивать типы линий и масштабы.
Плюсы
- привязывает кнопки мыши к часто используемым командам, это ускоряет работу без клавиатуры;
- поддержка LISP-скриптов позволяет запускать макросы, написанные для AutoCAD, без переписывания кода;
- встроенный конвертер PDF в DWG распознает векторные линии и преобразует их в редактируемые объекты.
Минусы
- часть диалоговых окон и системных сообщений остается на английском;
- при печати и экспорте из бесплатной версии остается водяной знак;
- при работе с файлами больше 50 МБ время автовосстановления после сбоя заметно увеличивается.
Платформа: Windows
Лицензия: 30 дней бесплатно, подписка от $380 в месяц
Точность: высокая

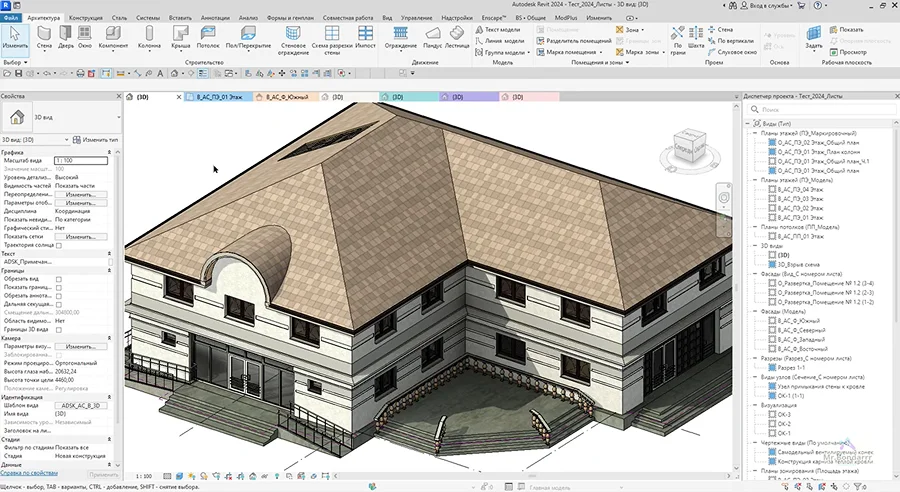

Программа, ориентированная на технологию информационного моделирования зданий. В отличие от классических CAD, где чертеж — это набор линий, в Revit стены, перекрытия, окна и двери являются объектами с физическими характеристиками. Благодаря этому получается не просто визуализация, а полноценный технический проект.
Плюсы
- изменение планировки автоматически перестраивает фасады, разрезы и спецификации;
- встроенный модуль «Спецификации» выгружает ведомости в Excel с сохранением формул и форматирования;
- позволяет увязать модели нескольких зданий в один генплан.
Минусы
- экспорт в DWG требует ручной настройки слоев и типов линий, иначе файл выглядит нечитаемо;
- создание нестандартных штриховок возможно только через импорт внешнего PAT-файла, редактора нет;
- для командной работы нужно, чтобы у всех участников были идентичные версии ПО.
Программы для 3D-моделирования и визуализации
Инструменты этой группы полезны, когда нужно увидеть объект со всех сторон, подготовить презентацию для заказчика или проверить, как детали стыкуются в пространстве.
Платформа: браузер, Windows, macOS
Лицензия: урезанная бесплатная веб-версия, подписка от $19,99 в месяц
Точность: базовая

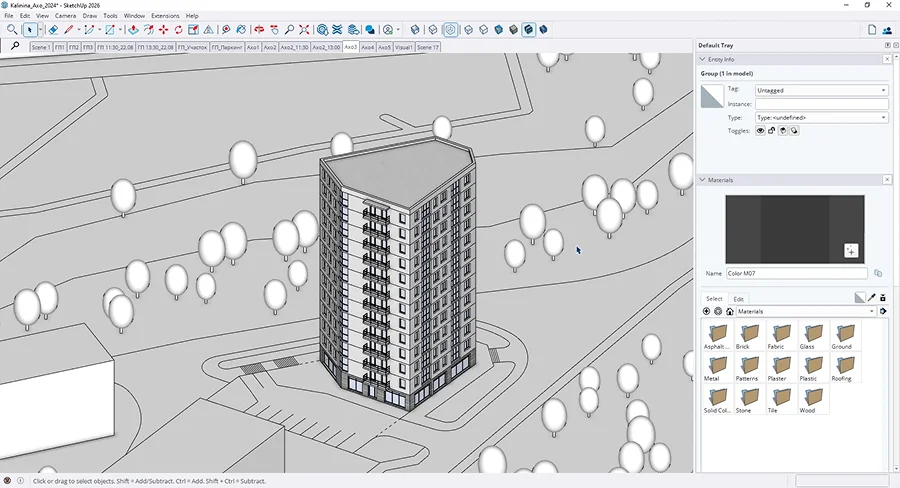

В этом приложении 3D-объекты буквально «вытягиваются» из плоских эскизов, это обеспечивает простоту моделирования. Таким образом можно построить что угодно, от скамейки до жилого комплекса. Платная версия добавляет инструменты для оформления документации и экспорт в CAD-форматы.
Плюсы
- интеграция с 3D Warehouse (3Д Вейрхаус) открывает доступ к 3 млн готовых компонентов;
- модель можно разместить на реальной карте Земли с учетом рельефа и географических координат;
- есть дополнительные плагины, например, OpenCutList (ОпенКатЛист) упрощает раскрой мебели.
Минусы
- бесплатная версия не открывает DWG;
- криволинейные поверхности разбиваются на сегменты, что заметно на плавных формах;
- инструменты анимации упрощенные.
Платформа: Windows, macOS
Лицензия: бесплатно студентам и преподавателям, демо 30 дней, подписка от 85$ в месяц
Точность: высокая

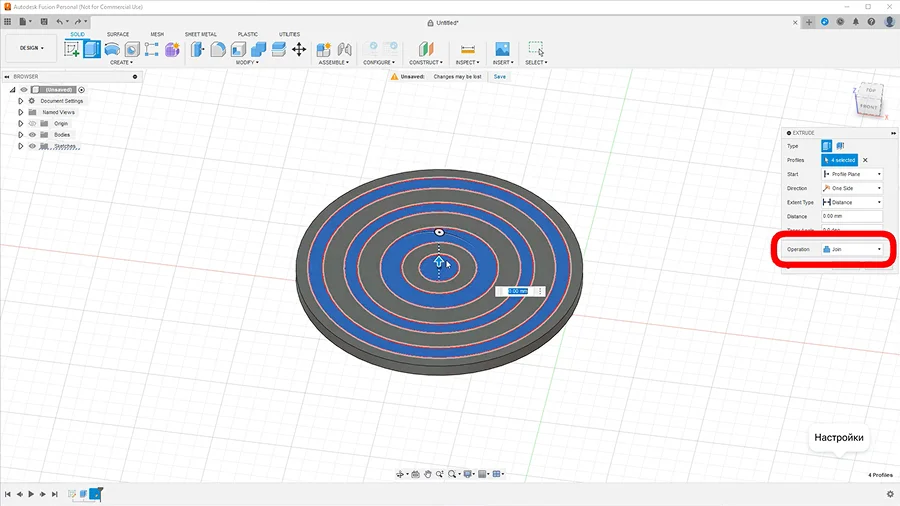

Продукт, ориентированный на промышленный дизайн и инженерную разработку. Поддерживает твердотельное, поверхностное и параметрическое моделирование. Есть инструменты для подготовки управляющих программ для станков с ЧПУ.
Плюсы
- временная шкала операций позволяет вернуться на любой шаг;
- модуль генеративного дизайна позволяет снизить вес детали за счет усложненной геометрии;
- можно настраивать разрешения для каждого из пользователей с доступом.
Минусы
- при отсутствии интернета недоступны облачный рендеринг, симуляция и генеративный дизайн;
- на персональной лицензии нельзя создавать больше 10 проектов;
- экспорт в DWG требует обязательной настройки слоев, иначе геометрия передается без структуры.
Приложения для чертежей на телефоне
Мобильные приложения для чертежей выручают, когда нужно сделать обмер на объекте, зафиксировать идею или быстро показать заказчику предварительный план. Айфон или планшет не заменят ПК, но для оперативных задач их возможностей хватает.
Платформа: iOS, Android
Лицензия: бесплатная версия с ограничениями, полная — от $25 за проект
Точность: высокая
Приложение для Айпадов и смартфонов позволяет создать план помещения через камеру. Достаточно провести съемку по периметру комнаты, и программа сама определит размеры и вычертит стены с проемами. Готовый чертеж можно экспортировать в PDF, JPG или DXF.
Плюсы
- можно привязать дальномер по Bluetooth;
- данные между смартфоном, планшетом и веб-версией синхронизируются;
- позволяет добавлять свои графические элементы на план — можно нарисовать диван или кресло в другой программе и загрузить как изображение.
Минусы
- при наличии мебели в помещении точность сильно падает;
- для стабильного сканирования требуется хорошее равномерное освещение;
- экспорт в DXF возможен только на платном тарифе.
Платформа: браузер, Android
Лицензия: бесплатная урезанная, подписка от $4,95 в год
Точность: высокая
Инструмент для создания детальных планов помещений с точной настройкой размеров. Объекты добавляются из библиотеки. Они свободно перетаскиваются по плану, можно менять их габариты и угол поворота.
Плюсы
- поддерживаются многоэтажные проекты;
- объекты можно группировать в пользовательские наборы и переносить между проектами одним касанием;
- каркасный режим отображает невидимые в обычном виде границы объектов для точной стыковки мебели.
Минусы
- Aндроид-версия лишена функционала автообмера;
- облачная синхронизация работает только в ручном режиме — закрыть Макбук и сразу продолжить на телефоне не получится;
- жесты для изменения масштаба срабатывают с задержкой на некоторых устройствах.

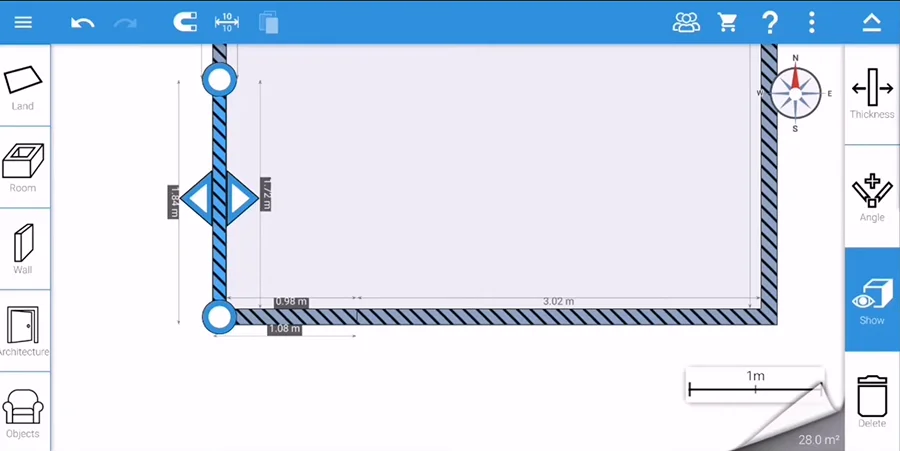

Home Design 3D (Хоум Дизайн 3Д)
Платформа: iOS, Android, macOS
Лицензия: демоверсия без сохранений, подписка 999 руб. в месяц
Точность: базовая
Приложение для создания планов и расстановки мебели, адаптированное под сенсорное управление. Подходит для квартир, частных домов, несложного ландшафтного дизайна. На чертежах можно вручную проставить размеры.
Плюсы
- при черчении автоматически применяются привязки, упрощающие построение геометрии;
- импорт пользовательских текстур с камеры или из галереи;
- режим «Прогулка» перемещает камеру по комнатам с управлением жестами.
Минусы
- при активном рендеринге батарея на телефоне расходуется быстрее обычного;
- радиусные стены и эркеры моделируются только вручную;
- при смене ОС с iOS на Android покупка платного пакета не переносится.
Сравнительная таблица
Название
Платформа
Windows
Браузер, iOS, Android, Windows, macOS
Windows, macOS, Linux, браузер
Браузер, iOS, Android
Браузер
Windows, macOS
Windows, Astra Linux, Альт Рабочая станция, РЕД ОС, AlterOS
Windows, macOS, Linux
Windows, macOS, Linux
Windows
Windows, macOS, Linux
Windows, macOS, Linux
Windows
Браузер, Windows, macOS
Windows, macOS
iOS, Android
iOS, Android
iOS, Android, macOS
Тип чертежей
Планы помещений, схемы коммуникаций
Планы помещений, схемы участков
Планы помещений
Планы помещений
Планы помещений
Схемы зданий, деталей, коммуникаций
Схемы зданий, деталей, коммуникаций
2D-чертежи
2D-чертежи
Сборочные, электрические схемы, архитектурные
Строительные, архитектурные, схемы коммуникаций
Строительные, архитектурные, схемы коммуникаций
3D-проекты зданий, участков, коммуникаций
3D-проекты зданий
Схемы сборок, деталей машин
Планы помещений
Планы помещений
Планы помещений
3D-режим
Экспорт
PDF, FBX, DAE, JPG
PNG, PDF, DWG, DXF
PDF, PNG, SVG, OBJ
PDF, PNG
PDF, PNG
DWG, DXF, PDF
DWG, DXF
PNG, JPG, SVG, PDF, DXF
DWG, DXF
DWG, DXF, STEP, IGES, PDF
DWG, DXF, STEP
DWG, DXF
DWG, DXF, IFC
PNG, STL, DWG
DWG, DXF, STEP, IGES, STL
PDF, JPG, DXF
PDF, JPG
PDF, JPG
Частые вопросы
Какие ошибки чаще всего допускают новички при создании плана квартиры?
Самая частая проблема начинающих — пренебрежение точными замерами. Пользователи рисуют комнаты «на глаз», а при переносе на реальный объект мебель не становится на место, проходы оказываются заужены. Еще одна ошибка — начинать с планирования коммуникаций до расстановки наполнения. Розетки в таком случае могут оказаться неиспользуемыми.
Чем программа для создания чертежей отличается от планировщика интерьера?
Планировщик заточен под рисование обстановки и визуализацию. Он помогает расположить мебель и подобрать цвет стен, но не дает полного представления о геометрии. В программе для чертежей можно проставить точные размеры любого элемента, указать допуски и качество обработки поверхностей.
Можно ли сделать чертеж квартиры без навыков проектирования?
Да, софт «для чайников» позволяет разработать план, проставить размеры и распечатать результат без знания ГОСТ и ЕСКД. Но для профессионального проектирования объектов с несущими конструкциями и инженерными сетями консультация специалиста все же необходима.
Какая программа подойдет, если нужно показать план мастерам?
Лучше всего использовать приложение, которое позволяет сразу выводить планы на печать. Главное, чтобы на чертеже были размеры. В Дизайн Интерьера 3D их отображение настраивается самим пользователем.
Когда 3D-визуализация действительно помогает, а когда можно обойтись обычным 2D-планом?
Без трехмерного моделирования не обойтись, если нужно согласовать проект квартиры с теми, кто не читает чертежи: членами семьи, заказчиками без строительного опыта. 3D показывает пропорции, игру света и сочетание материалов. Для монтажников и инженеров важнее 2D-схема с размерами, привязками и условными обозначениями — она точнее и удобнее в работе.
Комментарии (0)
Прокомментируйте первым!
